Настройка брелка сигнализации StarLine E90

Охранная система StarLine E90 предназначена для защиты автомобилей, эксплуатируемых в сложных климатических условиях. Сигнализация выполняет возложенные на нее функции, при температурах от -50 до +85 градусов Цельсия, а время автономной работы (без подзарядки) составляет до двух месяцев. В основе работы StarLine E90, лежит применение диалогового кода и 128 битового шифрования, что снижает вероятность перехвата сигнала.

Дополнительный плюс — наличие датчика наклона, контролирующего положение автомобиля, сразу по трем осям, что гарантирует срабатывание сигнализации, при попытке перемещения транспортного средства, в том числе, эвакуации. Кроме того, присутствует возможность управления охранной системы с помощью телефона, благодаря наличию модуля GSM. Ниже рассмотрим, в чем особенности сигнализации, как производится ремонт и настройка брелка StarLine E90.

Функции брелков (главного и вспомогательного)

В комплекте охранной системы Старлайн Е90 идет два брелка:

  • Основной. В нем предусмотрен ЖК-дисплей, четыре кнопки, для управления функциями сигнализации и обратная связь.
  • Дополнительный. В отличие от главного пульта, здесь нет дисплея, а кнопки всего три.

Оба брелка отличаются высоким уровнем криптостойкости, а передача информации производится посредством диалоговой шифровки. На экране главного модуля, отражается основная информация о текущем состоянии сигнализации. Изменение параметров сопровождается различными типами сигналов — световыми, вибрационными или звуковыми. В процессе работы, брелок получает данные о срабатывании тревоги, а также команды с дополнительного модуля, свидетельствующие об изменении режимов и функций охранной сигнализации.

На экран брелка выводятся основные данные:

  • Информация о таймере, будильнике и времени.
  • Температура внутри машины и мотора.
  • Напряжение АКБ транспортного средства.
  • Положение ручника, замков на дверях, крышек багажного отсека и капота.

Несмотря на небольшой размер ЖК-дисплея, данные на нем хорошо читаются, благодаря продуманному размещению информационных индикаторов.

Задача дополнительного брелка заключается в передаче команд, когда нет возможности использовать основной пульт охранной системы. Он не принимает информацию об изменения в состоянии машины, поэтому может применяться, только в роли вспомогательного устройства. Заменить главный брелок он не способен.

Как поменять корпус и экран главного пульта?

В процессе эксплуатации, ЖК-дисплей или корпус брелка StarLine E90 может повредиться, что потребует от автовладельца принятия решения — приобрести детали для замены или купить новый модуль. Первый вариант позволяет неплохо сэкономить. Все, что для этого требуется — отвертка. Для разборки корпуса пульта Старлайн Е90, демонтируйте крышку аккумуляторного отсека и достаньте батарею.

Корпус устройства состоит из двух панелей — передней и задней. Чтобы разделить их, выкрутите шуруп, который находится внутри аккумуляторного отсека. При изъятии деталей из брелка, действуйте особенно осторожно, чтобы не повредить их.

Замена корпуса заключается в переносе внутренней начинки в новую «оболочку». При этом плата и экран должны располагаться таким же образом, как и до переноса. Теперь объедините внешние части, закрутите шуруп, поставьте на место аккумулятор и закройте крышку. Работа по ремонту завершена, и осталось только настроить функции брелка.

Чтобы поменять дисплей главного пульта, выполните его разборку, по аналогичному принципу. После этого, отсоедините шлейф, который закреплен на плате, с помощью термоклея, и отсоедините экран. Для выполнения этой работы, в прогревании нет необходимости — используйте острый нож или отвертку, с тонким плоским жалом.

Помните, что резкое отрывание ленты может привести к повреждению медных дорожек и выходу из строя брелка StarLine E90. Зачистите контакты, с помощью этилового спирта, после чего поставьте новый экран и соберите брелок. Чтобы исключить сложности на этапе сборки, сделайте фотографии или снимите видео основных моментов ремонта и расположения деталей.

В конце статьи смотрите подборку видео по настройке брелка StarLine E90.

Специальные чехлы для брелков

В процессе эксплуатации, пульт охранной системы Старлайн Е90 подвергается различным воздействиям, в том числе, и механическим (к примеру, в процессе падения). В этом случае, высок риск повреждения корпуса и дисплея. Чтобы избежать этих проблем, стоит использовать специальный чехол, надежно защищающий от несильных ударов и падения. Он выполняется с применением различных материалов — это может быть силикон, натуральная кожа или дермантин. В последних двух случаях, в области экрана, применяется пленчатая вставка.

Функционально чехлы ничем не различаются. Главное, чтобы изделие плотно «садилось» на брелок, ведь только в этом случае, можно быть уверенным в надежной защите корпуса пульта сигнализации. С позиции внешнего вида, кожаные чехлы смотрятся более солидно, если сравнивать с силиконовым вариантом. Дермонтиновая защита, по внешнему виду, не сильно отличается от кожи, но она быстро изнашивается.

Тонкости привязки нового брелка к охранной системе

Рассмотрим, как производится привязка и настройка брелка Старлайн Е90 к сигнализации. Сначала отключите охранную систему, для чего, семь раз, нажмите на сервисную кнопку и включите зажигание. Вы услышите семь сигналов сирены, что свидетельствует о переходе в режим записи. Сделайте одно короткое нажатие двух кнопок, на которых нарисован закрытый или открытый замок. В этом случае, машина и брелок сигнализации должны издать по одному сигналу.

Последние манипуляции необходимо сделать, на каждом из пультов, подключенных к системе. Стоит учесть, что временной промежуток, между записью брелков, не должен превышать 5 секунд. В ином случае, все манипуляции придется осуществлять заново. Теперь выключите зажигание и дождитесь, пока появятся три световых сигнала.

Если исходить из информации в руководстве по эксплуатации, то к одной охранной сигнализации этой модели, может быть подключено до 4-х брелков. При записи информации в один пульт, данные в памяти других модулей стираются.

Настройка брелка StarLine E90 должна производиться в один цикл. Если в сигнализации записаны радиореле, то, после рассмотренной процедуры, запись придется восстановить.

Как настроить время на брелке

Для установки времени на главном пульте охранной сигнализации, сделайте следующие шаги:

  1. Перейдите в меню программирования модуля, для чего нажмите и зафиксируйте, на какое-то время, кнопку «вниз».
  2. Выждите, пока не появится три сигнала — два коротких и один длинный.
  3. Для переключения между функциями, используйте короткие нажатия кнопок с закрытым замком и вниз. Время и дата устанавливаются в первой опции меню, которая отражена, как F-1.
  4. Выберите соответствующий раздел, а далее, войдите в меню F-1, путем нажатия и удерживания клавиши «вниз». Надавите на кнопку, пока не появится два коротких сигнала.
  5. Переключитесь между показателями времени и даты, путем коротких нажатий на закрытый замок и кнопку «вниз». Если нажимать на открытый замок и клавишу «вверх», то можно менять параметры.

Следующий этап настройки брелка Старлайн Е90 — установка будильника. Он выставляется через меню F-2. Если требуется скорректировать параметры таймера, это делается через F-3, а измерение громкости и сигналов производится через F-4. Для выхода из меню, нажмите и удерживайте первую кнопку, на которой изображен закрытый замок.

Как включить и отключить автозапуск

Чтобы настроить функции брелка, важно знать еще несколько нюансов — как установить время включения двигателя и задать температуру, при которой система будет активироваться. Применение функции автозапуска требует от автовладельца четкого соблюдения мер предосторожности.

Перед активацией режима пуска двигателя по будильнику, убедитесь в следующем:

  • На брелке установлено правильное время.
  • Будильник активен и правильно запрограммирован.

Для включения автоматического старта двигателя, наведите курсор на изображение часов и надавите на кнопку с закрытым замком. Машина издаст световой сигнал, а на пульте охранной системы проиграет небольшая мелодия. После этого, на экране будет видно время, которое остается до запуска двигателя.

В сигнализации StarLine E90, предусмотрена опция периодического пуска, для активации которой, необходимо навести курсор на картинку с песочными часами. Измерения производятся в диапазоне от 2 до 24 часов. Чтобы изменить длительность, сделайте короткие нажатия на кнопку с закрытым замком и «вверх» в момент, когда на дисплее отражается текущая настройка автозапуска. Через некоторое время, настройки брелка StarLine E90 сохраняются в автоматическом режиме.

В ситуации, если автозапуск не работает, убедитесь в плотности закрытия крышки. При этом мотор должен быть заглушен, а ручник включен. Кроме того, автозапуск не сработает, при нажатом тормозе. Если у вас МКПП, необходимо выполнить процедуру «программная нейтраль». В случае, если описанные выше условия выполнены, но функция не включается, причиной может быть неисправный брелок. Проверьте заряд источника питания пульта, а также другие настройки брелка Старлайн Е90.

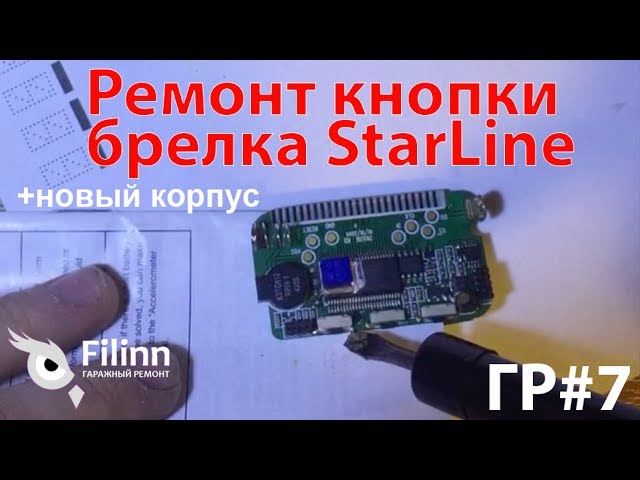

Видео: Ремонт брелка автосигнализации StarLine и замена корпуса на новый

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как привязать, прошить, перекодировать новый или старый брелок к сигнализации Starline (A61/A91, A93/A63, E60/E90, D64/D94)

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Описание функций сигнализации StarLine E90 и E91

Если видео не показывает, обновите страницу или нажмите здесь
