Современные технологии безопасности автомобилей становятся все более сложными и многофункциональными. В мире, где безопасность транспортного средства имеет первостепенное значение, важно понимать, как правильно интегрировать и использовать системы защиты. В этом материале мы рассмотрим, как обеспечить надежную охрану вашего автомобиля с помощью одной из популярных систем.
Эта система предлагает широкий спектр возможностей, начиная от базовых функций защиты и заканчивая продвинутыми опциями, которые делают управление более удобным и безопасным. Мы подробно разберем, как правильно подключить и активировать все функции, чтобы вы могли максимально использовать потенциал этой системы.
Понимание всех аспектов работы системы безопасности поможет вам не только защитить ваше транспортное средство, но и улучшить комфорт его использования. Мы предоставим пошаговое руководство, которое поможет вам разобраться в тонкостях и нюансах, чтобы вы могли уверенно управлять всеми функциями и возможностями, которые предлагает эта система.
СодержаниеУстановка сигнализации с автозапуском StarLine A94

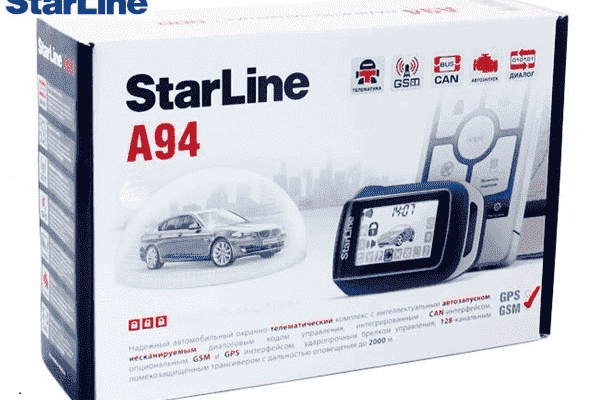

В целях повышения удобства эксплуатации автомобиля и обеспечения дистанционного управления предпусковым подогревателем было принято решение о установке сигнализации с функцией автозапуска. Первоначально рассматривалась модель StarLine A91, однако, учитывая наличие в автомобиле шины CAN, предпочтение было отдано StarLine A94, оснащенной встроенным CAN-модулем.
Основные этапы установки
- Подготовительные работы
Перед началом установки демонтированы нижняя панель приборной панели со стороны водителя и комбинация приборов. Определены удобные места для размещения блоков сигнализации и проложены соответствующие проводные соединения.- Подключение основных разъемов
Подключение системы производилось в соответствии с руководством по установке. Основные подключения разъема X1 включают:
- Провода питания (3 красных) соединены с шиной питания от аккумулятора через предохранители.
- Черно-красный провод (внешняя блокировка) — не подключен, требует установки дополнительного реле.
- Розовый провод (выход на модуль обхода иммобилайзера) — не подключен, ввиду наличия единственного ключа.
- Серый провод (выход на сирену) — проведен в моторный отсек и подключен к сирене.
- Черный провод (масса) — закреплен на штатной точке массы за комбинацией приборов.
- Подключение входов состояний (разъем X2)
- Сине-красный (вход ручного тормоза) — подключен через диод к концевику ручного тормоза.
- Серо-черный (вход сигнала работы двигателя) — подключен к синему проводу в правой колодке приборной панели (вход генератора).
- Оранжево-серый (концевик капота) — выведен в моторный отсек, но временно не подключен.
- Интеграция с CAN-шиной (разъем X5)
Для корректного взаимодействия с электронными системами автомобиля подключены линии CAN:
- Коричневый (CAN-L) — подключен к оранжево-коричневому проводу.
- Коричнево-красный (CAN-H) — подключен к оранжево-зеленому проводу.
- Подключение силового модуля (разъем X6)
- Питание (красный провод) — подключено к общей шине питания сигнализации.
- Зажигание (желтый провод) — соединено с основным проводом зажигания.
- Стартер (черно-желтый) — подключен к соответствующему проводу замка зажигания.
- Программирование системы
На этапе программирования в CAN-интерфейс записан код 1318 (соответствует автомобилям Audi A4 в кузове B7, 2005–2007 гг.). Дополнительные функции запрограммированы с использованием сервисной кнопки.Заключение
В результате установки сигнализации StarLine A94 с автозапуском обеспечено дистанционное управление предпусковым подогревателем и другими функциями автомобиля. В ближайших планах – замена аккумуляторной батареи и изготовление дополнительного ключа.
Установка системы безопасности
- Подготовка автомобиля: Перед началом работы убедитесь, что автомобиль находится в безопасном месте, и отключите аккумулятор для предотвращения короткого замыкания.
- Выбор места для центрального блока: Установите центральный блок в скрытом месте, чтобы затруднить его обнаружение злоумышленниками. Обычно его размещают под приборной панелью или в другом труднодоступном месте.
- Подключение проводки: Следуйте схеме подключения, прилагаемой к комплекту, чтобы правильно соединить все элементы системы. Особое внимание уделите соединению с замком зажигания и дверными замками.
- Установка датчиков: Разместите датчики удара и движения в стратегически важных точках автомобиля. Это обеспечит своевременное срабатывание сигнализации при попытке взлома.
- Проверка работы системы: После завершения всех подключений, подключите аккумулятор и протестируйте систему. Убедитесь, что все компоненты функционируют корректно и реагируют на команды.
Следуя этим шагам, вы сможете значительно повысить уровень безопасности вашего автомобиля. Не забывайте регулярно проверять работоспособность системы и при необходимости проводить техническое обслуживание.
Подготовка автомобиля к монтажу
Первым делом убедитесь, что автомобиль находится в безопасном и удобном для работы месте. Это может быть гараж или любая другая защищенная от погодных условий площадка. Обеспечьте достаточное освещение, чтобы все детали были хорошо видны.
Отключите аккумуляторную батарею, чтобы избежать случайного короткого замыкания или других электрических проблем. Это важный шаг, который поможет защитить как вас, так и электронику автомобиля.
Изучите схему электропроводки вашего автомобиля. Это поможет вам понять, где находятся основные узлы и как лучше всего подключить систему безопасности. Если у вас нет доступа к такой информации, обратитесь к руководству по эксплуатации или найдите соответствующие ресурсы в интернете.
Подготовьте все необходимые инструменты и материалы. Вам могут понадобиться отвертки, плоскогубцы, изолента и другие инструменты для работы с электропроводкой. Убедитесь, что у вас есть все необходимое под рукой, чтобы не отвлекаться на поиски в процессе работы.
Проверьте состояние всех разъемов и проводов, с которыми вы будете работать. Если вы обнаружите повреждения или износ, замените их перед началом монтажа. Это предотвратит возможные неисправности в будущем.
После выполнения всех подготовительных шагов вы будете готовы перейти к следующему этапу – интеграции системы безопасности в ваш автомобиль. Тщательная подготовка обеспечит успешное выполнение всех последующих действий и долгосрочную надежность установленной системы.
Инструменты и материалы для установки
Основные инструменты:
- Отвертки – крестовая и плоская отвертки необходимы для снятия и установки различных крепежных элементов.
- Кусачки и плоскогубцы – пригодятся для работы с проводами и разъемами.
- Мультиметр – используется для проверки напряжения и целостности цепей.
- Изолента и термоусадочные трубки – для изоляции соединений и защиты проводов.
- Набор ключей – для работы с крепежными элементами различных размеров.
Необходимые материалы:
- Провода – для подключения компонентов системы к электросети автомобиля.
- Клеммы и разъемы – для надежного соединения проводов и компонентов.
- Кабельные стяжки – для аккуратной укладки проводов и предотвращения их повреждения.
- Защитные перчатки – для безопасности при работе с острыми и горячими элементами.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к монтажу системы безопасности, следуя дальнейшим рекомендациям. Это обеспечит надежную и долговечную работу устройства в вашем автомобиле.
Пошаговый процесс установки
Шаг 1: Подготовка рабочего места
Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы. Организуйте рабочее пространство так, чтобы все было под рукой. Это поможет избежать ненужных задержек и ошибок в процессе монтажа.
Шаг 2: Демонтаж панели приборов
Аккуратно снимите панель приборов, чтобы получить доступ к проводке автомобиля. Будьте осторожны, чтобы не повредить крепления и разъемы. Это позволит вам безопасно подключить все необходимые провода.
Шаг 3: Подключение центрального блока
Установите центральный блок системы в удобном месте, обычно под приборной панелью. Подключите его к источнику питания и другим необходимым системам автомобиля, следуя схеме подключения.
Шаг 4: Монтаж датчиков и антенн
Установите датчики движения и антенны в указанных местах. Убедитесь, что они надежно закреплены и не мешают работе других систем автомобиля. Проверьте их работоспособность после подключения.
Шаг 5: Прокладка проводов
Аккуратно проложите провода от центрального блока к датчикам и другим компонентам системы. Используйте стяжки и изоляционную ленту для фиксации и защиты проводки. Это предотвратит их повреждение и обеспечит надежное соединение.
Шаг 6: Финальная проверка
После завершения всех подключений проведите тестирование системы. Убедитесь, что все компоненты работают корректно и система реагирует на команды. При необходимости скорректируйте настройки для оптимальной работы.
Следуя этим шагам, вы сможете самостоятельно установить систему безопасности, обеспечив надежную защиту вашего автомобиля.
Настройка автосигнализации
Первым шагом в процессе конфигурации является программирование пульта управления. Это позволит вам управлять системой на расстоянии, используя различные команды. Для этого выполните следующие действия:
Следующим этапом является настройка чувствительности датчиков. Это важный аспект, так как слишком высокая чувствительность может привести к ложным срабатываниям, а низкая – к недостаточной защите. Для регулировки выполните следующие действия:
Завершающим этапом является тестирование всех функций системы. Убедитесь, что все элементы работают корректно, и при необходимости внесите дополнительные изменения в настройки. Это обеспечит надежную защиту вашего автомобиля и комфорт в использовании системы.
