Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

– плавают холостые обороты;
– троение двигателя;
– потеря тяги при увеличении скорости;
– высвечивается сообщение – ошибка «Cheсk engine».

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

8. Снять катушку. Как проверить катушку зажигания

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

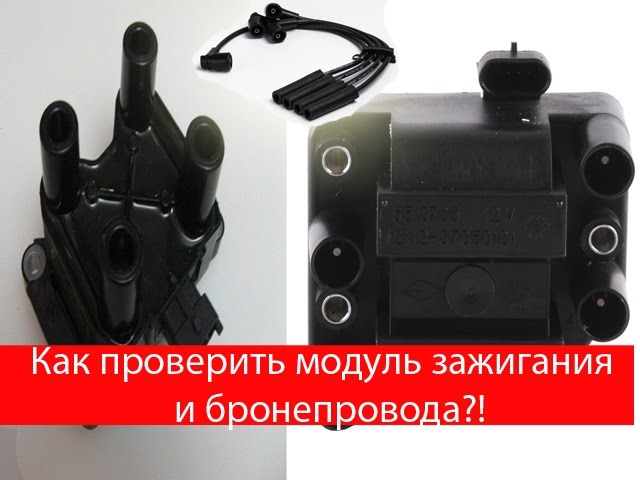

Видео: Как проверить модуль зажигания

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как снять катушку зажигания ВАЗ 21114

Если видео не показывает, обновите страницу или нажмите здесь
