Гидромеханическая коробка передач — что это такое и как работает

Гидромеханическая коробка передач встречается на дорогах куда чаще, чем принято думать. За рулём городского автобуса, экскаватора или тяжёлого грузовика в большинстве случаев стоит именно она. В отличие от классической механики, крутящий момент двигателя здесь передаётся через масло, а не через жёсткое сцепление. Это делает её практически незаменимой там, где от трансмиссии требуется максимальная надёжность при постоянных нагрузках.

Коротко

• Гидромеханическая КПП передаёт крутящий момент через масло в гидротрансформаторе без жёсткой механической связи — это обеспечивает исключительно плавное движение даже при резком изменении нагрузки и условий дороги.
• Надёжность этой конструкции объясняет её широкое применение на автобусах, в строительной и дорожной спецтехнике: там, где рывки при трогании за несколько месяцев разрушили бы обычное сцепление МКПП.
• Расход топлива у гидромеханики несколько выше, чем у механической коробки или DSG, из-за неизбежных потерь в гидротрансформаторе при проскальзывании масла на малых скоростях и при разгоне.
• Toyota, BMW, Ford, Hyundai, Nissan, Audi и большинство других крупных производителей оснащают гидромеханической АКПП значительную часть своих моделей — это самый распространённый тип автомата в мире.
• Обслуживание включает регулярную замену трансмиссионной жидкости и диагностику гидроблока: при соблюдении регламента ресурс коробки составляет несколько сотен тысяч километров без капитального ремонта.

Разобраться в устройстве гидромеханической коробки полезно не только автолюбителям, но и специалистам, работающим со строительной, коммунальной и складской техникой. Понимание принципа работы помогает грамотно выбирать агрегат, правильно его эксплуатировать и своевременно обращаться в сервис при первых признаках неисправности.

Тем, кто занимается подбором агрегатов для тяжёлых машин, стоит заранее изучить доступный ассортимент: КПП для спецтехники в специализированных каталогах позволяют сравнить номенклатуру до обращения к мастеру и избежать затрат на несовместимые запчасти.

Что такое гидромеханическая коробка передач

Гидромеханическая коробка передач — это тип автоматической трансмиссии, в которой смена передач происходит без участия водителя. В отличие от механической КПП, она не имеет традиционного сцепления: его роль выполняет гидротрансформатор, передающий момент через поток масла. Именно этот узел определяет характерную плавность работы в любых режимах — от движения в пробках до работы на стройплощадке.

Конструкция появилась в середине прошлого века. Классический вариант с гидротрансформатором и планетарным рядом стал основой для большинства современных автоматических коробок. Сегодня её называют просто «автоматом» или АКПП, хотя строго говоря, это лишь один из нескольких типов автоматических трансмиссий — наряду с вариатором, роботизированной коробкой и преселективным автоматом.

Принципиальное отличие от вариатора CVT и роботизированных коробок DSG — наличие фиксированного числа ступеней. Каждая передача соответствует определённому передаточному числу, которое выбирается автоматически по сигналам электронного блока управления. Современные агрегаты имеют от 6 до 10 ступеней, старые классические модели обходились 3-4 ступенями. Число ступеней влияет на экономичность и динамику: больше ступеней — меньше разрыва в моменте при переключении.

В быту слова «автомат» и «гидромеханика» используются как синонимы. Технически это не совсем верно: вариатор CVT тоже автоматическая трансмиссия, но работает по совершенно другому принципу — бесступенчато меняет передаточное число через ремень или цепь. DSG с двойным сцеплением — тоже автомат, но это роботизированная механическая коробка, а не гидромеханика. Путаница в терминологии возникает потому, что все эти типы объединяет одно: водителю не нужно самостоятельно переключать передачи.

Гидромеханическую КПП устанавливают на легковые автомобили, внедорожники, автобусы, грузовики и спецтехнику. Для каждого типа машин используются агрегаты разной размерности и с разными передаточными рядами, но принцип работы остаётся единым. Именно универсальность конструкции объясняет её высокую популярность среди производителей по всему миру — от легковых автомобилей среднего класса до тяжёлой строительной и дорожной машины весом в десятки тонн.

Ещё один важный аспект — обороты двигателя при работе гидромеханической КПП. Коробка автоматически поддерживает оптимальный диапазон оборотов для текущего режима езды: при разгоне держит мотор в зоне максимального момента, на крейсерской скорости переходит на высшую передачу и снижает нагрузку. Это снижает топливный расход и одновременно продлевает ресурс двигателя — меньше времени на предельных режимах работы.

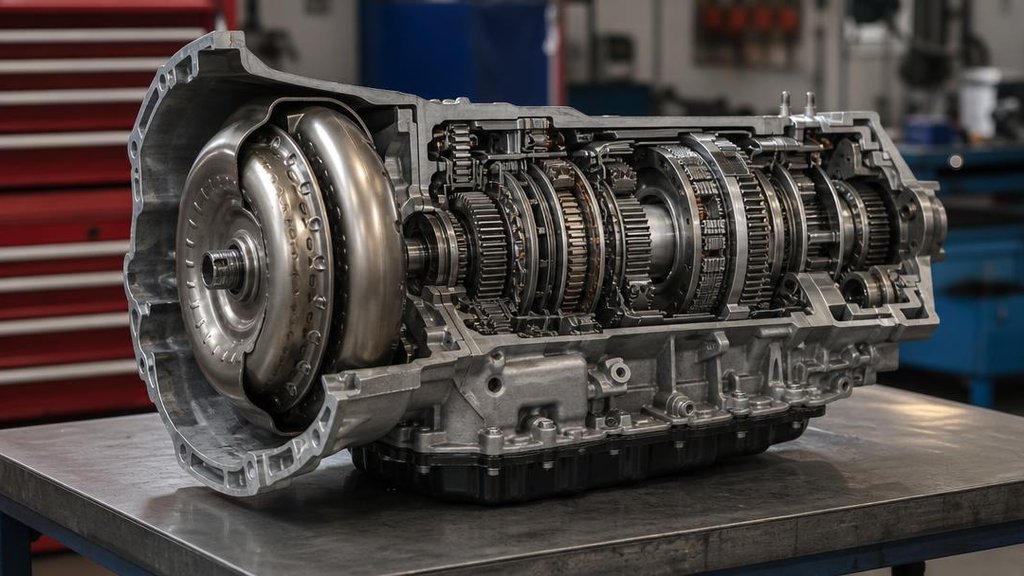

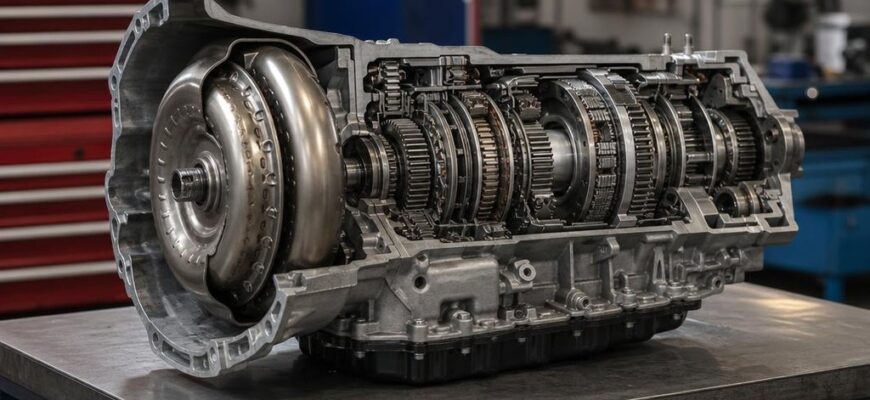

Устройство гидромеханической КПП и принцип работы гидротрансформатора

В основе гидромеханической коробки несколько элементов, от слаженной работы которых зависит и плавность переключений, и долговечность агрегата в тяжёлых режимах.

Гидротрансформатор расположен между двигателем и механической частью коробки. Он состоит из насосного и турбинного колёс, а также реактора. Насосное колесо жёстко связано с коленчатым валом двигателя и вращается вместе с ним. Турбинное колесо соединено с входным валом коробки и приводит её в движение. Между ними нет жёсткой механической связи — передача момента идёт через масло.

Реактор расположен между насосным и турбинным колёсами. Его задача — изменять направление потока масла так, чтобы увеличивать крутящий момент на выходе при разгоне. Когда скорости обоих колёс выравниваются, реактор начинает вращаться свободно и гидротрансформатор работает как обычная гидромуфта без усиления момента. Именно в этот момент, на крейсерской скорости, включается блокировка муфты — колёса соединяются жёстко и потери на проскальзывание масла исчезают.

Планетарный ряд обеспечивает различные передаточные числа. Он состоит из солнечной шестерни, водила с сателлитами и эпициклической шестерни. Комбинируя их блокировку через фрикционы и тормозные ленты, система автоматически выбирает нужную передачу в зависимости от скорости и нагрузки. Каждое сочетание заблокированных элементов — это отдельная ступень с фиксированным передаточным числом.

Гидравлическая система управления включает масляный насос, клапанный блок (гидроблок) и каналы подачи масла к фрикционам. Насос создаёт рабочее давление, необходимое для работы всего механизма. В современных коробках гидроблоком управляют электронные соленоиды, получающие команды от ЭБУ по сигналам датчиков скорости, нагрузки и положения селектора.

Принцип работы гидротрансформатора основан на кинетической энергии жидкости. При трогании с места разница частот вращения насосного и турбинного колёс максимальна. В этот момент гидротрансформатор работает как трансформатор момента: выходной крутящий момент превышает входной. Это и есть причина плавного трогания без рывков — водителю достаточно убрать ногу с тормоза. При резком нажатии газа блокировка муфты размыкается и гидротрансформатор вновь начинает усиливать момент, давая характерный резкий подхват.

Узел	Функция	Где расположен
Гидротрансформатор	Передача момента через масло, замена сцепления	Между двигателем и коробкой
Планетарный ряд	Изменение передаточного числа (ступени)	Внутри корпуса КПП
Гидроблок (клапанный блок)	Управление давлением масла, переключение фрикционов	Внутри корпуса КПП
Масляный насос	Создание рабочего давления в системе	Привод от вала гидротрансформатора
Фрикционы и тормозные ленты	Блокировка элементов планетарного ряда	Вокруг планетарного ряда

Преимущества и недостатки гидромеханической КПП

Главное достоинство гидромеханической коробки — плавность хода. Отсутствие жёсткой связи между двигателем и трансмиссией гасит все толчки и вибрации при переключении. Пассажиры не ощущают смены передач, автомобиль плавно трогается даже на подъёме без риска заглохнуть. Именно благодаря этому качеству АКПП стала стандартом в представительских и комфортных автомобилях, а также на пассажирских автобусных маршрутах.

Второй важный плюс — надёжность при сложных условиях эксплуатации. Отсутствие прямого механического контакта при передаче момента снижает ударные нагрузки на детали трансмиссии. Это особенно ценно в пробках при частых стартах и остановках, а также при работе строительной и дорожной техники, где нагрузки на трансмиссию не передаются напрямую в механизм — всё сглаживает масло в гидротрансформаторе.

Для водителя гидромеханическая КПП означает снижение нагрузки и усталости за рулём. Нет необходимости переключать передачи вручную, отвлекаться на педаль сцепления в пробках, следить за оборотами двигателя. Управление становится проще — это важно для начинающих водителей, для операторов городских автобусных маршрутов и для операторов спецтехники, которым приходится одновременно управлять и движением, и рабочим оборудованием.

Гидротрансформатор работает как демпфер и не позволяет ударным нагрузкам со стороны трансмиссии доходить до мотора. В результате ресурс двигателя увеличивается, число поломок в системе привода снижается. Для автобусов и спецтехники с режимом частых остановок и трогания это особенно ощутимо — экономия на ремонте мотора перекрывает повышенный расход топлива.

Несмотря на очевидные достоинства, у гидромеханической коробки есть ряд ограничений. Первый и наиболее известный — более высокий расход топлива по сравнению с механической коробкой. Потери в гидротрансформаторе на проскальзывание масла неизбежны, хотя современные блокировки муфты существенно снизили этот недостаток на крейсерских режимах езды.

Стоимость обслуживания и ремонта выше, чем у МКПП. Конструкция сложнее, требует специальных знаний и оборудования. Трансмиссионная жидкость нуждается в регулярной замене — пропуск регламента ведёт к деградации гидроблока и дорогостоящему ремонту. Диагностика неисправностей тоже требует специального оборудования и подготовленного мастера.

Динамика разгона у классической гидромеханики несколько уступает МКПП и DSG из-за потерь на преобразование энергии в гидротрансформаторе. Однако для большинства практических задач — езды в городе, работы на спецтехнике — это несущественно. Ещё одно ограничение — чувствительность к перегреву при длительной работе в экстремальных режимах. Современные системы охлаждения решают эту проблему, но в тяжёлых режимах требуют внимания к состоянию масла.

Сравнение типов трансмиссий и применение в автомобилях и спецтехнике

Сравнение разных типов трансмиссий — один из самых частых вопросов при выборе автомобиля или спецтехники. У каждого типа есть своя ниша применения, и гидромеханическая КПП в этом ряду занимает особое место — она не лучшая по всем параметрам, но наиболее универсальная по балансу характеристик в разных условиях эксплуатации.

Тип трансмиссии	Плавность	Надёжность в нагрузках	Расход топлива	Стоимость ремонта
Гидромеханическая АКПП	Высокая	Высокая	Выше среднего	Средняя — высокая
Механическая КПП	Зависит от водителя	Высокая	Низкий	Низкая
DSG (преселективная)	Средняя, рывки в пробках	Средняя	Низкий	Высокая
Вариатор CVT	Высокая	Невысокая при нагрузках	Низкий	Высокая

По сравнению с МКПП, гидромеханика проигрывает в расходе топлива и выигрывает в удобстве езды в пробках и тяжёлых условиях. Механическая коробка проще, дешевле в обслуживании и даёт водителю полный контроль над передачами. Для технически подготовленного водителя или спортивной езды механика предпочтительнее, но в городском движении и на тяжёлой технике гидромеханика надёжнее по сроку службы трансмиссии.

DSG с двойным сцеплением — конструкция Volkswagen, Audi, Skoda — быстрее переключает передачи и экономичнее на трассе. Однако в пробках DSG часто подёргивается при малых скоростях, а ресурс сцепления в некоторых исполнениях требует внимательного обслуживания. Гидромеханика лишена этих проблем: она работает одинаково плавно во всех режимах движения — и в пробке, и на трассе.

Вариатор CVT — бесступенчатая передача — обеспечивает плавный разгон и низкий расход топлива. Однако ресурс ремня или цепи CVT ограничен, а в тяжёлых условиях (буксировка, бездорожье, длительные нагрузки) вариатор уступает гидромеханике по надёжности. На спецтехнике CVT практически не применяется именно по этой причине: переменные нагрузки при работе ковшом или буром быстро выводят ремень из строя.

Гидромеханическая КПП — наиболее распространённый тип автомата в мире. Toyota, BMW, Ford, Hyundai, Nissan, Honda, Mazda, Kia, Renault, Mitsubishi, Opel, Subaru, Volvo, Citroen, Peugeot, Fiat, Suzuki, Chery — практически все крупные производители используют гидромеханику в своих линейках. Особенно широко она применяется на автобусах: частые остановки, тяжёлые нагрузки при трогании, требования к плавной езде для пассажиров — всё это делает гидромеханику стандартом для городских маршрутов. Механическая коробка в таких условиях изнашивается значительно быстрее.

В строительной и дорожной спецтехнике — экскаваторах, бульдозерах, погрузчиках, автокранах — гидромеханические КПП применяются повсеместно. Переменные нагрузки, работа на малых скоростях с высоким крутящим моментом, постоянное переключение между режимами движения вперёд и назад — здесь гидромеханика демонстрирует свои лучшие качества. Для военной техники и спецтранспорта она также остаётся стандартом де-факто: позволяет управлять тяжёлыми машинами с минимальной квалификацией водителя и выдерживает длительную работу при высоких нагрузках без критических отказов.

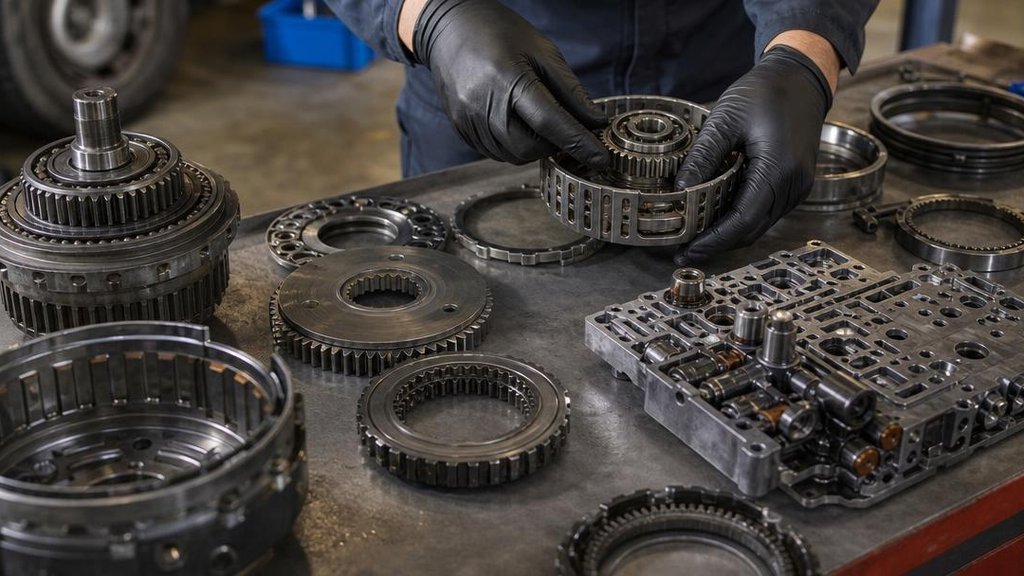

Обслуживание и ремонт гидромеханической КПП

Долговечность гидромеханической коробки во многом определяется качеством обслуживания. Главное требование — своевременная замена трансмиссионной жидкости. Производители указывают разные интервалы: от 40 000 до 100 000 км в зависимости от условий эксплуатации и типа масла. В тяжёлых условиях, характерных для спецтехники, замену рекомендуется делать чаще обычного регламента — масло деградирует быстрее при постоянных нагрузках и перегревах.

Трансмиссионная жидкость в гидромеханической КПП выполняет сразу несколько функций: передаёт крутящий момент в гидротрансформаторе, создаёт рабочее давление в гидроблоке, смазывает и охлаждает детали. Деградация масла ведёт к износу фрикционных дисков, загрязнению гидроблока и отказу соленоидов. Восстановление агрегата после запущенного состояния обходится в разы дороже своевременной замены жидкости — это простое правило справедливо для любой гидромеханики, от легковой до тяжёлой спецтехники.

Диагностика гидромеханической КПП включает считывание кодов ошибок электронного блока управления, проверку давления в каналах гидроблока, анализ качества масла и оценку характера переключений. Современное диагностическое оборудование позволяет выявить проблему на ранней стадии — до того, как она приведёт к дорогостоящим поломкам агрегата. Ранняя диагностика особенно важна для спецтехники, где простой машины обходится дороже, чем у легкового автомобиля.

Типичные неисправности: износ фрикционных дисков, загрязнение гидроблока, отказ соленоидов, утечки масла через уплотнения. Большинство этих проблем устранимы без полной замены агрегата, если обратиться в сервис своевременно. Первые признаки неисправности — рывки и толчки при переключении передач, запаздывание при включении передачи, характерный запах горелого масла. Самостоятельный ремонт гидромеханической коробки практически невозможен без специализированного оборудования.

Отдельная тема — подбор трансмиссионной жидкости. Тип масла определяется производителем коробки и указан в документах на технику. Самостоятельная замена на «аналог» без проверки допуска может привести к несовместимости и повреждению гидроблока. Особенно это актуально для спецтехники с агрегатами Allison, ZF или Voith: у этих производителей строгие требования к допускам масла, которые нельзя игнорировать. Неправильно подобранное масло меняет вязкость рабочей жидкости, нарушает давление в системе и разрушает уплотнения.

При подборе агрегата и трансмиссионной жидкости нужно сообщить мастеру марку и год выпуска техники, тип работ и режим эксплуатации. Эти параметры влияют как на выбор конкретного агрегата, так и на рекомендации по интервалам обслуживания — одна и та же коробка в лёгких условиях и в карьере требует разного подхода.

Частые вопросы

Чем гидромеханическая КПП отличается от обычного «автомата»?

Термин «автомат» в обиходе используется для любой автоматической трансмиссии, которая не требует ручного переключения передач. Строго говоря, «классический автомат» и есть гидромеханическая КПП. DSG, вариатор CVT и роботизированные коробки тоже работают автоматически, но по другому принципу. Гидромеханика использует гидравлическую передачу момента через масло и планетарный ряд ступеней — это её принципиальное отличие от всех остальных типов автоматических трансмиссий. Путаница в терминологии возникает из-за того, что все типы объединяет одно: водителю не нужно самостоятельно выбирать передачу.

Можно ли буксировать автомобиль с гидромеханической КПП?

Буксировка автомобиля с гидромеханической КПП допускается только на ограниченные расстояния и при соблюдении требований производителя. Основная проблема: масляный насос коробки работает только при работающем двигателе. При буксировке с заглушённым мотором детали трансмиссии остаются без смазки и охлаждения. Для длительной буксировки необходимо использовать эвакуатор или поднимать ведущий мост. Это правило касается практически всех автомобилей и спецтехники с гидромеханической АКПП — нарушение ведёт к перегреву и задиру деталей.

Как долго служит гидромеханическая КПП при правильном обслуживании?

При соблюдении регламентов обслуживания гидромеханическая коробка служит очень долго. На спецтехнике и автобусах правильно обслуживаемый агрегат работает сотни тысяч километров без капитального ремонта. Главные враги долговечности — перегрев, загрязнённое или просроченное масло, а также механические повреждения при авариях. Регулярная диагностика и своевременная замена трансмиссионной жидкости — основа долгого ресурса коробки. На практике хорошо обслуживаемые агрегаты на спецтехнике служат гораздо дольше, чем запущенные агрегаты на легковых автомобилях.

В чём разница между КПП для легкового автомобиля и для спецтехники?

Агрегаты для спецтехники конструктивно отличаются от легковых вариантов. Они рассчитаны на значительно более высокий крутящий момент, более частые переключения в диапазоне малых скоростей и длительную работу под нагрузкой. Корпус и детали выполняются из более прочных материалов, системы охлаждения мощнее. Именно поэтому подбор агрегата для спецтехники — отдельная задача, требующая знания технических параметров конкретной машины: момента двигателя, числа передач, максимальной нагрузки на ведущий мост.

Что делать при появлении рывков или ударов при переключении?

Рывки и толчки при переключении передач — признак неисправности гидроблока, износа фрикционов или деградации трансмиссионной жидкости. Затягивать с обращением в сервис не стоит: на ранней стадии проблема нередко решается заменой масла или промывкой гидроблока. Если момент упущен, неисправность прогрессирует до полного отказа фрикционов, и ремонт обходится значительно дороже. Диагностика с проверкой кодов ошибок ЭБУ позволяет точно определить причину — без этого шага любые ремонтные работы будут не более чем угадыванием.

Итог: что нужно знать о гидромеханической КПП на практике

Гидромеханическая коробка передач — зрелая, хорошо отработанная технология с десятилетиями практического применения в самых разных условиях. Её ключевые достоинства — плавность, надёжность и работоспособность в тяжёлых условиях — делают её оптимальным выбором для большинства транспортных задач, где важна долговечность агрегата, а не минимальный расход топлива на пустой трассе.

Для городских автомобилей, представительского класса и пассажирских автобусов она остаётся стандартом де-факто. Для строительной, дорожной и складской спецтехники — практически безальтернативным вариантом в диапазоне средних и тяжёлых машин. Ресурс при правильном уходе высокий, сервисная база широко развита по всей стране, квалификации мастеров по гидромеханике достаточно в любом регионе.

Слабые стороны — более высокий расход топлива и требования к качеству обслуживания — в реальной эксплуатации компенсируются надёжностью и долговечностью агрегата. При работе в тяжёлых режимах нагрузок экономия на трансмиссии быстро оборачивается дорогостоящим ремонтом, тогда как правильно подобранная гидромеханика служит без капитального ремонта долгие годы и не создаёт незапланированных простоев техники на объекте.

При выборе агрегата для спецтехники важно учитывать не только номинальный момент двигателя, но и режим работы машины: оснащение для карьера и оснащение для коммунальной уборки — это разные требования к числу переключений, диапазону скоростей и допустимым нагрузкам. Ошибка в подборе агрегата приводит к преждевременному износу даже самой надёжной конструкции.

Отдельного внимания заслуживает вопрос совместимости при замене агрегата. Если коробка уже вышла из строя и требует полной замены, важно учесть не только марку и модель техники, но и комплектацию: год выпуска, тип двигателя, исполнение ведущего моста. Несовпадение любого из этих параметров может привести к тому, что технически рабочий агрегат не встанет в штатное место или не будет корректно работать с электроникой конкретной машины.

По мнению Данилы Черных, технического специалиста компании Технотория по расходникам, выбор конкретного агрегата всегда должен опираться на технические характеристики машины и реальные условия работы: универсального решения нет, но правильно подобранная гидромеханическая КПП окупает себя долгим беспроблемным ресурсом и экономией на внеплановых ремонтах.

Об авторе

Данила Черных — технический специалист компании Технотория по расходникам, двигателям и запчастям для дорожно-строительной техники. Выпускник АмГУ по специальности «Эксплуатация и обслуживание машин», 9 лет в отрасли: работал механиком на строительных объектах Амурской области, затем на промышленных площадках Нерюнгри и Тынды с погрузчиками, экскаваторами и бульдозерами в условиях Крайнего Севера. С 2019 года в команде Технотории: подобрал технику для 150+ клиентов, ведёт базу из 3000+ артикулов запчастей Komatsu, Doosan, Hyundai, XCMG и других брендов. Публикует разборы из практики на Drive2 и видео-обзоры техники на каналах компании.
