Ремонт КПП Shacman X3000: неисправности и запчасти

Shacman X3000 прочно занял место на российских дорогах: этот китайский тягач и самосвал можно встретить на стройке, в карьере и на дальних перегонах. Грузовик доступен по стоимости обслуживания, но у него есть один проблемный узел, с которым рано или поздно сталкивается каждый владелец, — коробка передач Fast Gear. На пробеге от 300 тысяч километров появляются хруст при переключениях, затруднённый выбор скоростей или течь масла из картера. Если не вмешаться вовремя, ситуация ухудшается.

Коротко

• На Shacman X3000 и самосвалах этой серии устанавливается 12-ступенчатая КПП Fast Gear с демультипликатором: при соблюдении регламента обслуживания она выхаживает 400-600 тысяч километров без разборки.
• Самые частые неисправности — износ синхронизаторов на 3-4 передаче и задиры на первичном валу: оба дефекта дают характерный хруст, который слышно задолго до потери хода.
• Ремонт КПП Shacman в специализированном сервисе обходится дешевле замены агрегата: стоимость деталей для капитального ремонта кратно ниже цены контрактной коробки.
• Запчасти для КПП Fast Gear доступны в России: синхронизаторы, подшипники и прокладочные комплекты поставляют как в оригинале Shaanxi, так и в виде качественных аналогов.

Разобраться, как устроена трансмиссия X3000, какие детали изнашиваются первыми и сколько стоит привести КПП в порядок, поможет этот материал. Тем, кто уже подбирает нужное, удобно использовать раздел запчасти для грузовиков Shacman — там можно изучить ассортимент оригиналов и аналогов с доставкой по России.

КПП Fast Gear на Shacman X3000: конструкция и особенности

В большинстве комплектаций на Shacman X3000 установлена 12-ступенчатая коробка передач Fast Gear серии 12JSD200TA. Это совместная разработка Shaanxi и ZF, созданная под тяжёлые грузовые автомобили с нагрузкой на седельно-сцепное устройство до 50 тонн. Аналогичные агрегаты стоят на грузовиках Howo и FAW, поэтому запчасти и накопленный опыт ремонта у этих машин во многом общие.

Коробка состоит из основного редуктора на 6 ступеней и встроенного демультипликатора, который удваивает число передач. Демультипликатор управляется пневматически через переключатель на рычаге КПП. Такая схема позволяет точно подбирать тягу на затяжных подъёмах и при трогании с грузом, но требует исправной пневматической системы грузовика.

Привод КПП механический с педалью сцепления. На части машин дополнительно устанавливался тормоз-замедлитель (ретардер), встроенный в систему трансмиссии. Его присутствие несколько усложняет разборку, но принципиально на ресурс самой коробки не влияет.

Параметр	Значение
Модель КПП	Fast Gear 12JSD200TA
Число передач вперёд	12
Число передач назад	2
Максимальный входной момент	2000 Нм
Тип демультипликатора	пневматический, встроенный
Масло в КПП, замена	трансмиссионное GL-4/GL-5, каждые 60-80 тыс. км
Применяется на	Shacman X3000, Howo A7, FAW J6

Среди грузовых коробок Fast Gear считается рабочим и ремонтопригодным агрегатом. Главные условия ресурса — своевременная замена масла и работа без систематической перегрузки. Коробка переносит форс-мажоры хуже западных аналогов ZF, зато её детали значительно дешевле в обслуживании и доступны в России.

Fast Gear отличается от европейских коробок отсутствием электронного управления переключениями. Это делает агрегат надёжнее в условиях дорог с перебоями в электрике, но требует более чёткого соблюдения техники переключений от водителя. Коробка не «прощает» небрежности: каждое переключение без выжима сцепления или при рассинхронизированных оборотах работает против ресурса синхронизаторов. В автопарках с несколькими сменными водителями на одном грузовике износ происходит быстрее.

Масло в Fast Gear имеет критическое значение: при карьерной эксплуатации или в жару интервал замены сокращают вдвое относительно заводского регламента. Перегретое масло теряет смазывающие свойства, и подшипниковые узлы остаются без защиты.

Типичные неисправности КПП Shacman

Большинство поломок Fast Gear имеют понятные причины: перегрузка, несвоевременная замена масла или переключение без полного выжима сцепления в движении. Список неисправностей стабилен и хорошо изучен теми, кто работает с этой техникой регулярно.

Хруст и затруднённое переключение передач — самый частый симптом. Источник в большинстве случаев — изношенные синхронизаторы третьей и четвёртой передачи. Синхронизаторы работают в наиболее нагруженных условиях: именно эти ступени используются при разгоне и манёврах в городе, где переключения происходят чаще всего.

Удары при включении передачи или самовыключение на ходу — признак изношенных блокирующих колец или повреждённых зубьев скользящей муфты. Такой дефект опасен: машина может выйти из передачи под нагрузкой прямо на спуске или при обгоне. Это уже не вопрос комфорта, а вопрос безопасности.

Шум из КПП на нейтральной передаче указывает на износ подшипников первичного вала. Шум усиливается при нажатии на педаль сцепления — это помогает точнее локализовать проблему. Масляное голодание ускоряет такой износ в несколько раз, поэтому контроль уровня масла в коробке — обязательная часть каждого ТО.

Течь масла через сальники — отдельная категория. Сальники первичного и выходного валов изнашиваются на пробеге 200-400 тысяч километров. Течь надо устранять сразу: снижение уровня масла в коробке быстро приводит к задирам на рабочих поверхностях деталей, после чего ремонт становится значительно дороже.

Среди других неисправностей — неверная работа демультипликатора. Он не переключается в нужный диапазон, срабатывает с задержкой или самопроизвольно выходит из режима. Причина чаще всего не в самой КПП, а в пневматике: недостаточное давление воздуха в системе грузовика не позволяет исполнительному механизму сработать полностью.

Отдельную категорию составляют неисправности, которые водители поначалу не связывают с КПП. Вибрации на определённой скорости, стук при трогании, изменившийся тон шума трансмиссии — всё это может указывать на износ опорных подушек двигателя, кронштейна коробки или карданного вала. Перед разборкой КПП механик проверяет и эти узлы: нет смысла снимать и перебирать коробку, если проблема окажется в разбитой опоре за несколько тысяч рублей. Все перечисленные симптомы объединяет одно: чем раньше их фиксируют и устраняют, тем проще и дешевле обходится итоговый ремонт.

Диагностика: как понять, что КПП пора в ремонт

Диагностика КПП Fast Gear начинается с опроса: как давно появились симптомы, что изменилось в поведении грузовика. Опытный механик по описанию уже примерно понимает, где искать. Затем машину проверяют на ходу и на подъёмнике.

При движении оценивают: насколько плавно включаются передачи, есть ли посторонние шумы на разных режимах, выбивает ли передачу при наборе скорости или торможении двигателем. Отдельно проверяют переключение демультипликатора: если он срабатывает с задержкой или не переходит в нужное положение, смотрят на пневматическую систему.

На подъёмнике осматривают коробку снаружи: следы масла на картере указывают на конкретный источник течи — сальник или прокладку. Проверяют люфт на рычаге КПП и состояние крепления опор трансмиссии. Иногда симптомы «несинхронизированной» коробки на самом деле вызваны разбитой подушкой двигателя, а не самой КПП.

Полноценная диагностика с разборкой выполняется в специализированном сто. Коробку снимают, разбирают, каждую деталь проверяют на дефектовочном стенде. Только после этого составляется точная смета работ и подбирается комплект запчастей. Без дефектовки стоимость ремонта остаётся предположительной: нередко при разборке находят скрытые дефекты, которых не было видно снаружи.

При диагностике важно не путать симптом с причиной. Затруднённое переключение со второй на третью передачу может указывать на изношенный синхронизатор, а может — на неправильно отрегулированный привод сцепления: педаль сцепления не выжимается до конца, и синхронизатор пытается выровнять обороты там, где должно было сработать сцепление. В таких случаях замена синхронизатора без регулировки привода не даёт результата — через 20-30 тысяч километров он снова будет изношен.

Симптом	Вероятная причина	Что делать
Хруст при переключении 3-4 передачи	Износ синхронизатора	Диагностика, замена синхронизатора
Удар при включении передачи	Износ блокирующего кольца или муфты	Дефектовка, замена узла
Шум на нейтральной передаче	Износ подшипника первичного вала	Разборка, замена подшипника
Самовыключение передачи	Повреждение вилки или скользящей муфты	Дефектовка, замена детали
Течь масла из картера	Износ сальника вала или прокладки	Замена сальника или прокладки
Демультипликатор не переключается	Недостаточное давление в пневмосистеме	Проверка и ремонт пневматики

Разборка и дефектовка: порядок работ

Снятие КПП с Shacman X3000 — работа на подъёмнике с доступом снизу. Сначала отсоединяют карданный вал, затем кабели и шланги пневматики от демультипликатора. Коробку поддерживают специализированной тележкой или домкратом, чтобы не уронить агрегат при откручивании болтов крепления к раме и сцеплению.

Для демонтажа нужен инструмент под болты с высоким моментом затяжки. Если пытаться снять без него подручными средствами — срываются грани у крепёжных элементов, и демонтаж превращается в дополнительную работу. Коробку снимают вдвоём: агрегат тяжёлый, одному не удержать.

После снятия агрегат моют и разбирают на верстаке. Порядок разборки строгий: сначала снимают крышку механизма переключения, затем разбирают основной редуктор, потом демультипликатор. Перемешивать детали нельзя: каждый вал и каждая шестерня имеют своё посадочное место и приработались на нём в ходе эксплуатации. Все детали по мере снятия раскладывают группами по узлам — это ускоряет дефектовку и сборку.

Дефектовка включает проверку геометрии валов (биение, задиры на шейках), состояния зубьев шестерён (выкрашивание, питтинг), подшипников (люфт, шум при прокрутке), синхронизаторов (состояние конуса и зубьев), сальников и уплотнений. Детали с критическим износом идут под замену, остальные можно использовать повторно. Полный список деталей под замену составляют до начала сборки — чтобы заказать всё сразу и не разбирать коробку повторно из-за пропущенного дефекта.

Отдельное внимание при дефектовке уделяют корпусу картера: трещины и сколы, особенно в зоне посадки подшипников, исключают возможность ремонта агрегата без замены корпуса. На машинах, работающих в карьере, картер проверяют на предмет ударов снизу — камни и дорожный мусор бьют по нижней части коробки и могут образовать трещину, через которую масло будет уходить постепенно.

После дефектовки механик согласует с владельцем объём работ и итоговую стоимость. Здесь важно понимать: отказ от замены «пограничных» деталей — тех, что пока работают, но близки к износу — означает повторную разборку через короткое время. Грамотный подход — заменить всё, что вызывает сомнения, пока коробка уже разобрана. Это увеличивает разовый чек, но суммарные расходы за год эксплуатации оказываются ниже, чем при двух неполных ремонтах с интервалом в несколько месяцев.

Замена изношенных деталей: синхронизаторы, валы, подшипники

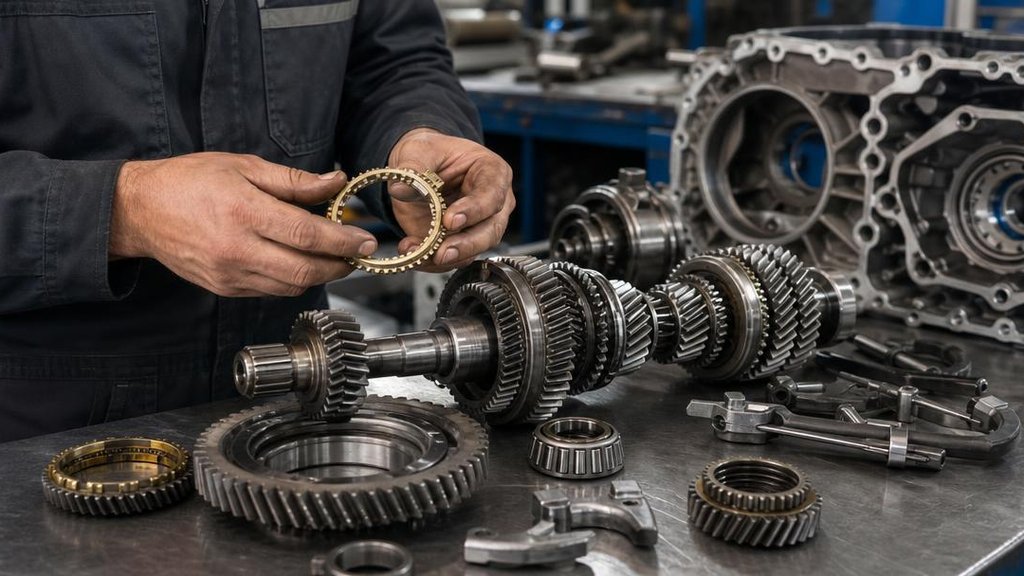

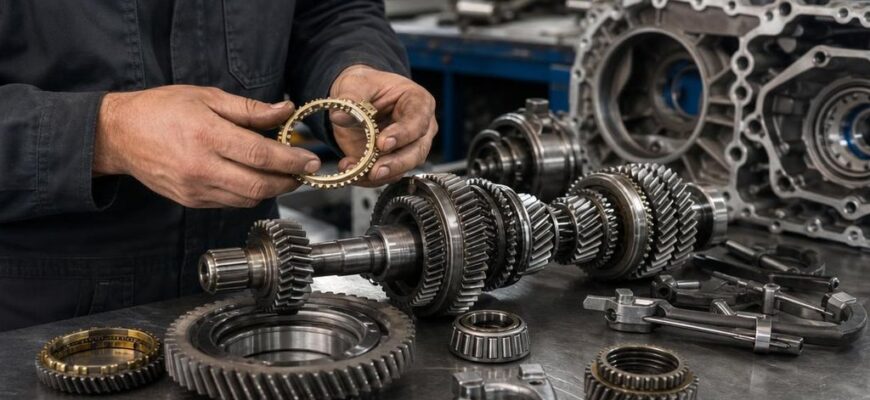

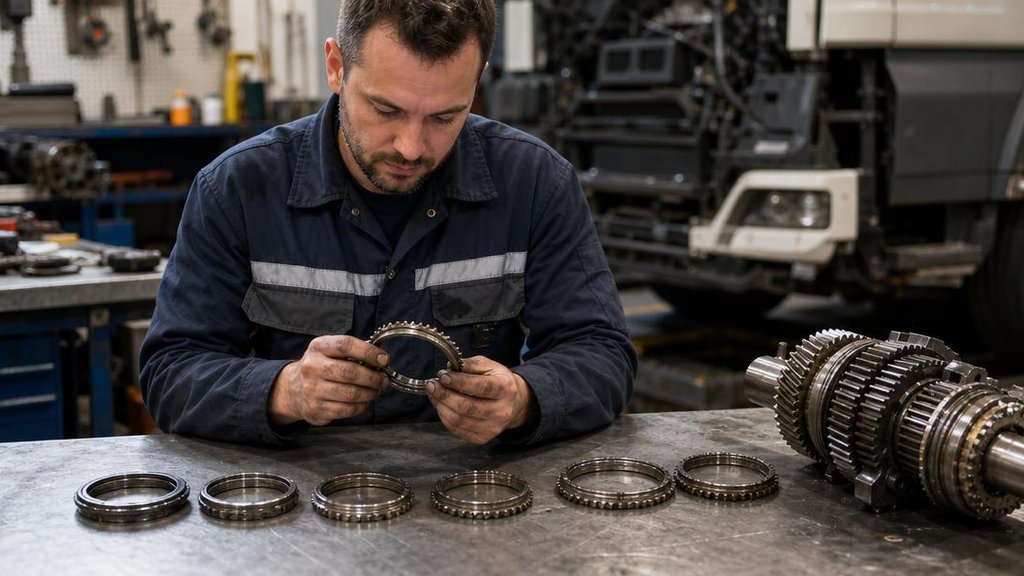

Самый частый вид ремонта — замена синхронизаторов. В Fast Gear их несколько: на каждой ступени основного редуктора стоит свой комплект. Синхронизаторы продаются поштучно и в наборах, но опытные механики рекомендуют менять сразу несколько — те, что пока держатся, износятся в следующем цикле, и разбирать коробку придётся снова через 30-50 тысяч километров.

Первичный вал меняют при задирах на шейках под подшипники или критическом биении. Задиры появляются при масляном голодании: уровень упал, поверхность нагрелась и осталась без смазки. Вал с небольшими задирами можно восстановить шлифовкой, вал с трещиной или сильным биением восстановлению не подлежит.

Подшипники меняют по состоянию: если есть люфт, шум или питтинг на дорожках качения — замена обязательна. В Fast Gear стоят стандартные роликовые и шариковые подшипники, которые есть в свободной продаже. Брать надо качественные аналоги: дешёвые подшипники из тонкого металла не выдерживают даже одного сезона под нагрузкой грузового автомобиля. Выбор поставщика с опытом работы по китайским грузовикам снижает риск получить несертифицированную деталь, не соответствующую посадочным размерам оригинала.

При капитальном ремонте меняют также полный прокладочный комплект: все бумажные и резиновые уплотнения ставят новыми. Экономия на прокладках приводит к течи после первого же теплового цикла, и это уже не гарантийный случай, а повторная работа за свой счёт.

Отдельную задачу при замене деталей представляет регулировка осевых зазоров. После установки новых подшипников и шестерён зазоры выставляют по заводским допускам. Если зазор меньше нормы — детали будут работать с перегревом; больше нормы — появятся удары и ускоренный износ зубьев шестерён. Для регулировки нужен специальный инструмент и набор шайб разной толщины. Это самый ответственный этап сборки: от точности регулировки зависит ресурс отремонтированной коробки.

Сборку ведут в обратном порядке разборки, каждую деталь устанавливают с нужным усилием затяжки. Картер промывают и продувают перед закрытием — металлическая стружка, оставшаяся после дефектовки, за несколько часов работы способна довести новые подшипники до брака. После сборки коробку заправляют свежим маслом и обязательно проверяют на стенде или на ходу, до установки на автомобиль.

Сцепление, демультипликатор и смежные узлы

КПП и сцепление связаны механически: износ сцепления перегружает синхронизаторы, а переключение без полного выжима педали резко сокращает их ресурс. На Shacman X3000 сцепление меняют в среднем каждые 250-350 тысяч километров при нормальной эксплуатации. При работе в горных условиях или с постоянной перегрузкой — чаще.

Признаки износа сцепления: пробуксовка при разгоне (двигатель раскручивается, скорость не растёт), запах горелого при трогании в горку, неполное выключение — машина тянет при выжатой педали. Каждый из трёх симптомов указывает на свою причину: износ ведомого диска, засалившийся маховик или неисправность выжимного подшипника. Ремонт самосвала с изношенным сцеплением откладывать нельзя: это прямой путь к разрушению синхронизаторов в коробке.

Демультипликатор при ремонте КПП проверяют обязательно — он разбирается вместе с основным редуктором. Типичные дефекты: износ муфты переключения и подшипников вторичного вала демультипликатора. Симптомы — рывки при смене диапазона, самовыключение из режима под нагрузкой, шум при движении в определённом диапазоне.

Тормозная система тягача и коробка передач не связаны напрямую, но тормозной компрессор и пневматика влияют на работу демультипликатора. При недостаточном давлении воздуха в системе переключение диапазонов нарушается — машина как будто «не слушает» рычаг. Проверку пневматики удобно совмещать с обслуживанием трансмиссии.

На Shacman X3000 сцепление с КПП работают в паре как единая система: их ресурс взаимозависим. Если сцепление пробуксовывает — водитель рефлекторно начинает переключаться грубее, чтобы компенсировать потерю тяги, и синхронизаторы изнашиваются быстрее. Обратная связь тоже работает: изношенные синхронизаторы заставляют водителя дольше держать педаль выжатой и делать паузу перед включением, что изнашивает сцепление. Плановое обслуживание обоих узлов вместе — самый рациональный подход.

Замена сцепления на Shacman X3000 удобнее всего совмещается с ремонтом КПП: коробка уже снята, доступ к маховику и корзине открыт. В таких случаях меняют весь комплект: ведомый диск, корзину (нажимной диск) и выжимной подшипник. Экономия на замене только части деталей — ведомого диска без корзины или наоборот — часто выходит боком: через 30-40 тысяч километров изношенная деталь выходит из строя, и приходится снова снимать коробку.

Другие слабые места Shacman X3000

Задний мост Shacman X3000 — следующий по частоте ремонта узел после КПП. При работе самосвала задний мост несёт основную нагрузку: каждая разгрузка создаёт удары и вибрации в подвеске и мосту. В карьерной эксплуатации мост проверяют чаще, чем на машинах для дальних перевозок по шоссе.

Правый редуктор заднего моста снашивается раньше левого из-за асимметрии нагрузки при поворотах и при работе с прицепом. Симптомы: гул под нагрузкой, нагрев корпуса моста при движении, течь масла через сальники полуоси. Ремонт включает замену конических подшипников и регулировку зазоров в редукторе. При запуске без ремонта гул переходит в треск, а потом — в полное разрушение подшипникового узла.

Ходовая часть у Shacman X3000 рассчитана на нагрузку, поэтому при работе в штатном режиме служит долго. Проблемы начинаются при езде с перегрузом по разбитым дорогам: ломаются листы рессор, выходят из строя амортизаторы, передняя ось получает деформации. Регулярный осмотр подвески выявляет усталостные трещины до разрушения детали — это дешевле, чем менять рессору в сборе после того, как её разнесло.

Двигатель Weichai или Cummins, установленный на большинстве X3000, при своевременной замене масла и фильтров имеет большой ресурс до капитального ремонта. Типичные проблемы с охлаждением чаще связаны с засорением радиатора или износом водяного насоса, а не с самим блоком двигателя. Своевременное техническое обслуживание этих узлов обходится несопоставимо дешевле ремонта двигателя.

Система охлаждения на Shacman X3000 требует отдельного контроля в жаркое время и при работе на большой высоте. Засоренный радиатор не успевает отводить тепло — двигатель перегревается, что ускоряет старение масла и в конечном счёте сказывается на ресурсе всей трансмиссии. Промывку радиатора и замену охлаждающей жидкости делают по регламенту, не ожидая перегрева.

Отдельного внимания требует рулевое управление на грузовиках, работающих в карьере или на стройке. Постоянные повороты на ограниченной площадке нагружают рулевой редуктор и насос гидроусилителя. Характерные признаки износа: увеличенный люфт руля, подтекание жидкости ГУР, тугой ход при больших углах поворота. Своевременная замена этих деталей — вопрос управляемости грузовика, а не только комфорта водителя. Регулярный осмотр Shacman X3000 как самосвала в тяжёлых условиях позволяет владельцу контролировать состояние машины и планировать ремонтные работы заранее, не допуская аварийных простоев.

Частые вопросы

Сколько стоит ремонт КПП Shacman в сервисе?

Стоимость зависит от объёма работ и состояния деталей: замена синхронизаторов без разборки всей коробки обходится дешевле, чем полный капитальный ремонт с заменой валов и подшипников. Точную сумму называют только после дефектовки — при разборке нередко находят дополнительные дефекты, которых не было видно снаружи. Замена на контрактную коробку в большинстве случаев дороже ремонта: неизвестно, в каких условиях работал агрегат прежде.

Можно ли самостоятельно заменить синхронизатор на КПП Shacman?

Технически — да, если есть опыт работы с КПП грузовых автомобилей, подъёмник или хорошая яма, специализированный инструмент для работы с подшипниками и все необходимые запчасти. На практике большинство владельцев отдают коробку в ремонт: риск собрать неправильно выше, чем кажется. При неверной установке синхронизатора или ошибочном осевом натяге подшипника коробка выйдет из строя быстрее, чем если бы её не трогали.

Как часто менять масло в КПП Fast Gear?

По регламенту — каждые 60-80 тысяч километров. При работе в тяжёлых условиях (горы, постоянная перегрузка, карьер) интервал сокращают до 40-50 тысяч. Масло берут трансмиссионное с вязкостью по рекомендации завода — GL-4 или GL-5 в зависимости от модификации. Уровень проверяют при каждом плановом ТО: небольшая течь через изношенный сальник за несколько месяцев опустит уровень до критического.

Какие запчасти для КПП Fast Gear доступны в России?

В России есть синхронизаторы, блокирующие кольца, скользящие муфты, подшипники, сальники, прокладочные комплекты и шестерни основного редуктора. Часть деталей продаётся только в составе узловых комплектов, часть — поштучно. Детали для демультипликатора иногда поставляются на заказ, но они есть у специализированных поставщиков китайских грузовиков.

Что делать, если КПП встала в дороге?

Сначала проверяют пневматику: если демультипликатор не держит диапазон, причина часто в давлении воздуха. Проверяют уровень масла в коробке — при утечке он мог упасть до критического. Если переключение полностью заблокировано, не стоит прилагать усилий к рычагу: это может усугубить поломку. Грузовик эвакуируют на СТО или вызывают механика на место, если есть такая возможность.

Итог: как продлить ресурс КПП и где брать запчасти

Ресурс Fast Gear напрямую зависит от дисциплины обслуживания. Своевременная замена масла, исправное сцепление и правильная техника переключения — три условия, которые позволяют коробке работать без разборки до 500 тысяч километров. Нарушение хотя бы одного резко сокращает этот срок.

Откладывать ремонт при первых признаках износа не стоит. Хруст на 3-4 передаче сегодня — это замена синхронизатора. Тот же хруст через несколько месяцев — это синхронизатор плюс первичный вал, подшипники и выработка на вторичном валу. Стоимость ремонта растёт нелинейно по мере распространения износа на другие детали.

При поиске запчастей для Fast Gear стоит выбирать поставщиков с опытом работы по китайским грузовикам. Подбор по артикулам для Shacman, Howo и других машин серии Shaanxi требует знания межмодельной взаимозаменяемости: одна деталь может подходить к нескольким модификациям, а визуально похожая — нет. Ошибка при подборе означает переделку и лишние расходы.

Подбор запчастей лучше доверять специализированным поставщикам по китайской грузовой технике, а не универсальным авторынкам. Детали для Fast Gear имеют специфические размеры, которые не всегда совпадают с похожими деталями от других производителей. Ошибка в подборе обнаруживается уже при сборке или в первые часы работы коробки — и это снова демонтаж, потеря времени и средств.

Хорошая практика для владельцев нескольких грузовиков Shacman — вести учёт пробега и плановых замен по каждой машине. Коробки на одном пробеге в одинаковых условиях изнашиваются с близкой скоростью, и ремонт сразу нескольких агрегатов обходится дешевле, чем отдельные визиты на сто. Это позволяет планировать бюджет на техническое обслуживание заранее и не попадать в аварийные ситуации в разгар сезона. Клиент, который обслуживает парк системно, в итоге тратит меньше, чем тот, кто чинит машины по факту отказа.

По мнению Степана Лисенкова, инженера-механика компании СПК-ИМПОРТ, грамотный подход к ремонту КПП Fast Gear — это не только замена того, что сломалось, но и оценка состояния всего агрегата: нередко при разборке обнаруживают скрытые дефекты, которые при откладывании ремонта привели бы к гораздо большим расходам для клиента. Качественные запчасти, подобранные под конкретную модификацию, — условие надёжной работы коробки после восстановления.

Об авторе

Степан Лисенков — инженер-механик, эксперт по подбору запчастей для спецтехники компании СПК-Импорт. Выпускник ДальГАУ по специальности «Эксплуатация транспортно-технологических машин и комплексов». За 8 лет работы в строительных организациях провёл дефектовку более 500 единиц техники и составил свыше 3000 заявок на запасные части. Специализируется на погрузчиках, экскаваторах, бульдозерах и грузовом автотранспорте: диагностирует неисправности, подбирает оригинальные детали и аналоги с учётом технических характеристик, а реальные случаи из практики разбирает в публикациях на Drive2.
