Установка противотуманных фар

Фары головного (ближнего и дальнего) освещения, предусмотренные заводом-изготовителем, освещают дорогу и позволяют ездить на автомобиле, даже в темноте. В обычных условиях, они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана, видимость ухудшается. В такой ситуации, может потребоваться дополнительное освещение — противотуманные фары. В чем особенности этих устройств? Как установить противотуманки? Какие требования прописаны в ПДД? Рассмотрим эти моменты подробнее.

Для чего нужны противотуманные фары

Главный недостаток ламп дальнего и ближнего света — в большом объеме пучка. При движении во время тумана, дождя или снегопада, лучи попадают на частички воды, после чего рассеиваются. В итоге, формируется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Во избежание описанного эффекта, световой луч должен иметь ограничение по верхней части, то есть быть «обрезанным» по горизонтали. Это значит, что, выше определенного предела, световой пучок не поднимается. Кроме того, он должен иметь достаточную ширину, для освещения обочины дороги. Выполнение такого требования гарантирует нормальную видимость, даже в туманную погоду. При этом, свет не отражается от капель воды, а как бы стелется над дорожным покрытием.

Почему это работает? Не секрет, что туман находится не над самой дорогой, а на определенном расстоянии от поверхности. Именно эту «прослойку» и освещают специальные лучи. Главное, чтобы источник света был смонтирован, как можно ниже. Как упоминалось в начале статьи, стандартные лампы ближнего и дальнего света не эффективны, из-за своего высокого расположения. Спасает лишь установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Противотуманная фара

Как правильно ставить противотуманные фары

Монтаж дополнительного освещения будет эффективен лишь в одном случае — при четком соблюдении правил установки. Важно, чтобы крепление и настройка противотуманного оборудования производилось, с учетом действующих требований, прописанных в ГОСТах и правилах ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманки, чтобы обеспечить достаточное освещение в плохую погоду? Стоит отталкиваться от ГОСТа под номером 8769-75. В нем прописаны главные требования к монтажу противотуманных фар. Среди них:

  • Количество приборов освещения — два.
  • Расстояние от боковой части кузова до внешнего края фары — 0,4 метра.
  • Расстояние от поверхности дороги до нижней части прибора освещения — 0,25 метра.
  • Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
  • Углы видимости ПТФ должны равняться от +15 до -10 градусов — по вертикали, и от +45 до -10 градусов — по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

Если рассмотренные выше рекомендации учтены, установка противотуманных фар выполнена правильно. При этом включение ПТФ должно производиться, вместе с лампами габаритного освещения.

На некоторых автомобилях, о правильности монтажа протуманок позаботился завод-изготовитель. Так, на бамперах многих моделей, имеются специальные крепежи для ПТФ. Если же фары не установлены, в специальных отверстиях стоят заглушки. В таких ситуациях вопрос, как установить противотуманки, не стоит вовсе. При появлении необходимости в противотуманках, достаточно демонтировать заглушки, и поставить источники света.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности — читайте здесь.

Но так везет не всегда. Если производитель не подготовил места под крепление ПТФ, автовладелец вынужден решать вопрос лично. В этом случае, монтаж противотуманок должен осуществляться, с учетом строгих требований по монтажу и подключению. Только при соблюдении установленных норм, можно быть уверенным в эффективности приборов освещения и их способности справиться с туманом. После установки противотуманных фар, делается регулировка, задача которой — установка правильного угла падения луча света на поверхность дорожного покрытия.

Противотуманные фары

Какие варианты подключения противотуманок существуют

Сегодня применяется несколько способов монтажа противотуманных приборов. Наиболее надежный и легкий вариант — подключение ПТФ к уже подведенным проводам. В такой ситуации завод-изготовитель уже продумал и реализовал электрическую схему — реле, разъемы для подключения, выключатель, вставку плавкую и провода. Автовладельцу остается немного — установка противотуманных фар и их коммутация с существующей проводкой.

Описанный способ актуален для авто, которые поставляются в полной комплектации. Хозяин покупает новые протитивотуманные фары, для замены уже существующих устройств или доставляет приборы освещения (если они не были смонтированы на заводе). Но, перед тем, как установить противотуманки, стоит проверить их соответствие модели автомобиля, а именно — разъему подключения и монтажным характеристикам.

Если в машине не предусмотрена электрическая схема для подключения ПТФ, ее придется делать самостоятельно. Для решения задачи стоит подготовить:

  • Противотуманки.
  • Выключатель.
  • Медные изолированные провода.
  • Предохранитель.

Распространенная ошибка новичков — установка противотуманных фар и их коммутация с габаритными огнями. Но проводка этой цепи не рассчитана на ток, который потребляется ПТФ, из-за чего сгорает вставка плавкая (предохранитель). Задача последнего заключается в защите питающей цепи от пожара, в случае замыкания проводки.

Номинальный ток предохранителя должен рассчитываться, с учетом мощности источников света. К примеру, если мощность одной лампы составляет 60 Ватт, номинальный ток для пары противотуманок рассчитывается так:

Ток номинальный (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем — 60 * 2 / 12 = 10 Ампер.

При покупке предохранителя, стоит брать устройство с запасом. В нашем случае, подойдет вставка плавкая с Iном = 15 Ампер.

Особенности схемы подключения

Знание, как установить противотуманки, и реализация этой задачи — только половина успеха. Теперь купленные устройства стоит правильно подключить.

ПЕРВЫЙ СПОСОБ

Простейший вариант — запитать ПТФ непосредственно от АКБ, врезав в цепочку выключатель. У каждой фары имеется два контакта, через которые и питаются лампы. По одному контакту, от каждой фары, подключают к одному и тому же проводу, а провод соединяют с массой, прикрепляя его болтами. Сам кузов подключен к минусу АКБ.

Но более предпочтительный способ — подключение этого провода не к массе, а к минусовой клемме аккумулятора. Такой вариант надежнее, ведь исключается риск потери контакта, в случае коррозии или слабой фиксации болтов.

Схема установки противотуманных фар

В распоряжении остается еще по одному контакту, на каждой фаре, которые соединяются с плюсовой клеммой АКБ. Для упрощения схемы, еще не задействованные контакты на двух ПТФ, сначала объединяются, а после — выводятся на реле контакта под номером 87. При этом монтаж производится, с учетом следующих правил:

  • «Тридцатый» контакт подается на предохранитель, а после него — к «плюсу» аккумуляторной батареи.
  • «Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
  • «Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Кнопка, через которую подается питание к противотуманным фарам, монтируется на приборной панели или около нее (в любом удобном месте). Реле монтируется на монтажной плате.

Как установить ксенон в противотуманки своими руками — читайте здесь.

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, который базируется на рассмотренной выше схеме. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. При этом провод от кнопки питания противотуманки идет не к предохранителю, а после к АКБ, а по другому пути — к проводнику, на котором возникает напряжение, при включении зажигания. Этот вариант хорош для забывчивых водителей, которые оставляют автомобиль с включенными фарами. При монтаже через замок, такой опасности нет. Достаточно отключить зажигание, чтобы цепь разорвалась.

Если разобраться, как установить противотуманки, и четко следовать рассмотренным рекомендациям, не сложно выполнить еще одно требование ПДД — включение ПТФ, одновременно с лампами габаритного света. Чтобы схема, в полной мере, соответствовала «букве» закона, кнопка ПТФ должна подключаться к выключателю внешнего освещения автомобиля.

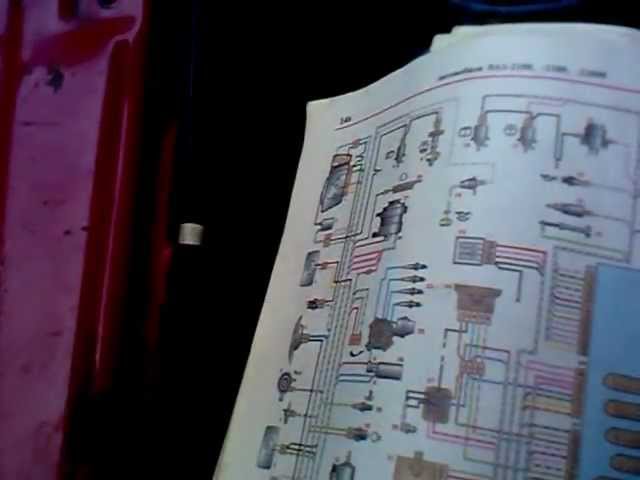

Видео: Установка противотуманных фар на ВАЗ 2109
