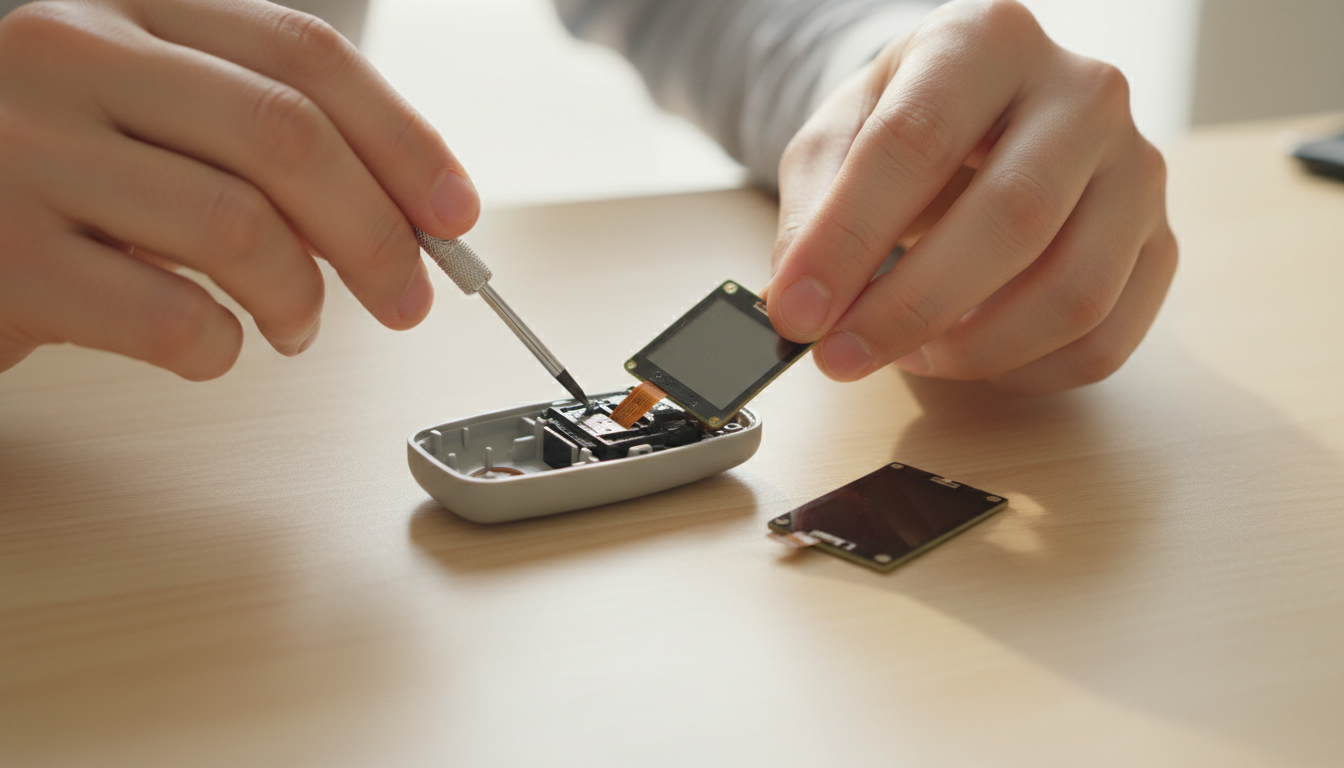

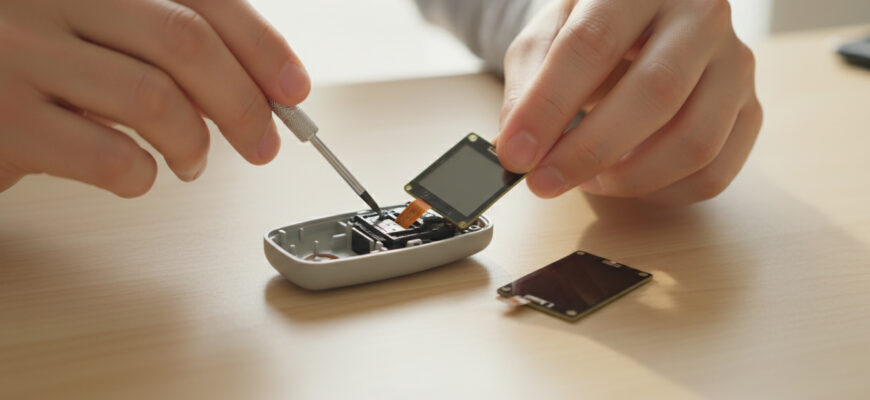

Как разобрать брелок StarLine A93 и выполнить замену дисплея (экрана) сигнализации своими руками?

Самостоятельная замена ЖК-дисплея в брелоке StarLine A93 — аппаратная процедура: диагностика причины, проверка ревизии, разборка корпуса, замена экранного узла и контроль функций после сборки. Один симптом «экран не показывает» не доказывает неисправность LCD: причиной могут быть батарея, контакты, шлейф, окисление или плата. A93 и E90 часто упоминают вместе, но совместимость деталей проверяют по конструкции, контактам и маркировке, а не только по названию модели.

Как устроен дисплейный узел брелока StarLine A93 и что именно в нём меняют?

Что такое ЖК-дисплей, шлейф, контактная площадка, плата и подсветка?

Брелок с обратной связью объединяет несколько узлов. ЖК-дисплей (LCD) формирует пиктограммы, индикаторы режима и служебные символы. Шлейф передаёт сигналы между платой и экраном. Контактные площадки обеспечивают электрическое соединение. Плата содержит контроллер, цепи питания, кнопки и радиотракт. Подсветка повышает читаемость, но сама по себе не «рисует» изображение.

Как изображение передаётся от платы на экран?

Контроллер формирует последовательность сигналов для сегментов или матрицы LCD. Сигналы идут по шлейфу или контактному соединению на дисплей. Нарушение любого звена — контроллер, контакт, шлейф, сам LCD — даёт пустой экран, полосы, пропавшие сегменты или мерцание. Поэтому «не работает экран» — это описание симптома, а не диагноз.

Чем отдельный LCD-дисплей отличается от дисплея со шлейфом, экранного модуля и целого брелока?

На практике встречаются четыре объекта ремонта:

1. Голый LCD — только стеклянный/пластиковый экран без шлейфа.
2. Дисплей со шлейфом — LCD и соединительный элемент в комплекте.
3. Экранный модуль — дисплей с рамкой, контактами или крепёжной частью.
4. Целый брелок — готовое устройство как альтернатива ремонту узла.

Замена «экрана» в бытовой формулировке может означать любой из этих вариантов. Перед покупкой детали сравнивают фото, число контактов, форму шлейфа и посадку в корпус.

Какую практическую задачу решает замена дисплея, а какую она не решает?

Замена LCD устраняет дефекты самого экранного узла: трещины, «битые» сегменты, разрушение стекла, часть дефектов шлейфа при замене комплектом. Она не устраняет коррозию платы, неисправность контроллера, обрывы дорожек, проблемы радиотракта и программную потерю регистрации. Если после установки исправного совместимого экрана изображения нет, причина лежит глубже экранного узла.

Вывод: сначала локализуют неисправный узел, затем выбирают тип детали.

Как определить причину неисправности экрана до разборки брелока?

Какие симптомы указывают на неисправность ЖК-дисплея?

Типичные признаки: полностью пустой экран при живой батарее; пропавшие пиктограммы; вертикальные/горизонтальные полосы; трещины; тусклое или «рваное» изображение; мерцание; появление картинки только при нажатии на корпус. Наличие реакции кнопок при отсутствии изображения повышает вероятность дефекта именно экранного тракта, но не исключает контакт и шлейф.

Чем полностью пустой экран отличается от полос, пропавших сегментов, мерцания и тусклого изображения?

Симптом	Вероятные причины	Первое действие
Полностью пустой экран	Батарея, контакт, шлейф, LCD, плата	Проверить питание и кнопки
Пропали сегменты	LCD, контакт, частичный обрыв шлейфа	Осмотреть экранный узел
Полосы	Повреждение LCD/шлейфа	Сравнить посадку и целостность
Мерцание	Питание, нестабильный контакт	Проверить отсек и прижим
Картинка при нажатии	Плохой контакт	Не менять LCD сразу
Тусклое изображение	Батарея, контакты, LCD	Сначала питание

Разные симптомы требуют разной глубины вмешательства. Механическое «оживление» экрана нажатием чаще указывает на контакт, а не на необходимость немедленной замены стекла.

Как отличить неисправность дисплея от разряженной батареи или плохих контактов?

Сначала меняют элемент питания на заведомо исправный и проверяют полярность. Осматривают пружины и контактные площадки батарейного отсека: окисление, люфт, деформация. Если подсветка или кнопки работают, а изображение отсутствует, питание, вероятно, доходит до платы, и фокус смещают на экранный узел. Если брелок «мёртв» полностью, преждевременная разборка LCD нецелесообразна.

Как понять, что проблема находится в шлейфе, а не в LCD-экране?

Косвенные признаки дефекта шлейфа: изображение меняется при лёгком движении корпуса; пропадают группы сегментов, а не хаотичные точки; есть следы перегиба, надрыва, расслоения. Трещина стекла и локальные «залипшие» зоны чаще указывают на сам LCD. Окончательно разделяют причины только после вскрытия и осмотра соединения. Аналогия: как у ноутбука «чёрный экран» может быть и матрицей, и шлейфом — симптом один, узел другой.

Может ли неисправная плата имитировать поломку дисплея?

Да. Повреждение драйверной части, дорожек, контактных площадок, следы влаги и неудачный предыдущий ремонт дают те же визуальные эффекты. Если кнопки не реагируют, связь нестабильна, а на плате видны окислы или отслоения, замена LCD часто бесполезна.

В каких случаях замена экрана не устранит неисправность?

Не поможет при: разряженном/неверном элементе питания; коррозии платы; обрыве дорожек; неисправном контроллере; несовместимой детали; неправильной ориентации шлейфа; программной потере связи, которую ошибочно приняли за «пустой экран».

Вывод: разборку начинают только после исключения питания и первичной оценки механики.

Что проверить в брелоке StarLine A93 перед разборкой?

Как проверить элемент питания и контакты батарейного отсека?

Устанавливают исправный элемент нужного типоразмера, проверяют посадку и отсутствие люфта. Контакты должны быть чистыми, упругими, без зелёного/белого налёта. Слабый прижим даёт периодическое погасание экрана и сбросы. Питание — самый дешёвый по трудозатратам этап диагностики.

Что означает ситуация, когда кнопки работают, а изображения на экране нет?

Это важный диагностический маркер. Если команды уходят, звук/вибрация/реакция системы есть, а LCD пуст, радиочасть и часть логики могут быть исправны. Вероятность дефекта LCD, шлейфа или контактов экрана выше, чем «полной смерти» брелока. Однако отсутствие картинки всё равно не доказывает, что достаточно купить любой «экран на A93».

Как проверить реакцию брелока на нажатия и команды сигнализации?

Проверяют постановку/снятие, подтверждение от автомобиля, реакцию на кнопки, индикацию связи при наличии исправного второго пульта или известного рабочего состояния системы. Если система выполняет команды, а дисплей молчит, проблема локализована в пользовательском интерфейсе брелока. Если команды не проходят, нельзя сводить ремонт только к LCD.

Почему нужно осмотреть корпус на следы падения, трещины и попадания влаги?

Падение повреждает стекло, шлейф и защёлки. Влага оставляет разводы, налёт, запах, следы коррозии на контактах. Трещины корпуса меняют прижим экрана и создают «плавающий» контакт. История воздействия определяет объём ремонта: иногда нужна не только замена LCD, но и очистка платы либо отказ от самостоятельной сборки.

Какую проблему решает предварительная диагностика перед заменой LCD?

Она отсекает ложные сценарии: «сразу менять экран», «сразу прописывать брелок», «сразу покупать новый пульт». Экономит время, снижает риск повреждения исправных узлов и помогает выбрать правильный тип детали.

Вывод: до отвёртки проверяют питание, кнопки, связь и внешние повреждения.

Как определить ревизию брелока StarLine A93 и подобрать совместимый дисплей?

Где найти маркировку платы, дисплея или шлейфа?

Маркировку ищут на плате после вскрытия, на самом модуле экрана, на шлейфе и, иногда, на внутренней стороне корпуса. До покупки детали полезны фото платы крупным планом, шлейфа, числа контактов и формы вывода. Без визуального сопоставления высок риск несовместимости даже при совпадении названия модели.

Чем могут отличаться разные ревизии брелоков StarLine A93?

У разных исполнений могут отличаться: геометрия LCD, тип и длина шлейфа, схема контактов, способ фиксации, посадка в рамку, сопутствующие элементы корпуса. Внешне брелоки похожи, внутри — не всегда. Поэтому инструкция «для A93» должна читаться как типовой алгоритм с обязательной сверкой по факту.

Подходит ли дисплей StarLine E90 к брелоку A93?

Однозначного ответа «всегда да» или «всегда нет» нет. В практике комплектующих и ремонтных материалов A93 и E90 нередко рассматривают совместно, но это не сертификат взаимозаменяемости. Подходит только та деталь, у которой совпали конструкция, контакты, шлейф и посадка. Решение принимают после сравнения, а не по маркетинговому названию.

Почему обозначений A93 и E90 недостаточно для подтверждения совместимости?

Название модели описывает линейку, а не конкретный экранный узел. Аналогия: «экран для одной модели смартфона» не означает, что любой rev-экран встанет без проверки шлейфа и разъёма. Нужны физические признаки совместимости.

Чем отличаются совместимый LCD, дисплей со шлейфом и экранный модуль?

• LCD — минимум деталей, выше требования к аккуратности и состоянию старого шлейфа.
• Дисплей со шлейфом — закрывает часть дефектов соединения.
• Модуль — проще посадить, если совпала рамка/крепёж, но важно полное геометрическое совпадение.

Инженерный компромисс: чем «полнее» узел, тем проще монтаж при точном совпадении и тем выше цена ошибки при неверной ревизии.

Какие размеры, контакты, распиновку и крепления нужно сопоставить перед заменой?

Сверяют: габариты стекла, положение вывода шлейфа, число и шаг контактов, форму контактной зоны, отверстия/упоры, толщину модуля, направление «лица» экрана. Даже один «лишний» контакт или смещённый шлейф делает деталь непригодной.

Какую практическую задачу решает проверка совместимости по маркировке и фотографии детали?

Она переводит покупку из категории «наугад» в категорию «по образцу». Лучший эталон — фото собственного разобранного узла.

Вывод: совместимость подтверждают конструкцией, а не ярлыком модели.

Какие инструменты и условия нужны для разборки брелока?

Какая отвёртка подходит для винтов корпуса брелока?

Нужна точная отвёртка под фактический шлиц винтов конкретной ревизии (часто компактный крест или аналогичный мелкий профиль). Неподходящий наконечник срывает головки. Работать с упором, без проскальзывания.

Зачем нужен пластиковый медиатор или другой неметаллический инструмент?

Металл царапает корпус, может повредить плату и шлейф. Пластиковый инструмент разжимает защёлки и поддевает половины корпуса с меньшим риском. Это основной инструмент «мягкого» вскрытия.

Какие пинцет, салфетка и средства очистки контактов пригодятся при ремонте?

Пинцет — для шлейфа и мелких деталей. Безворсовая салфетка — для очистки. Для контактов используют только средства, совместимые с электроникой, без агрессивных бытовых растворителей и без избытка жидкости. Цель — удалить окислы и загрязнения, не залить плату.

Как подготовить рабочее место для работы с мелкими деталями и платой?

Нужны свет, ровная поверхность, светлый фон, ёмкости для винтов и кнопок, возможность фотофиксации этапов. Потеря мембраны или перепутанная ориентация кнопок — частая причина повторной разборки.

Как защитить плату от статического электричества?

Базовый минимум: не работать на синтетике в условиях сильной электризации, касаться нейтральной массы до работы с платой, избегать трения и ненужных касаний контактных зон. Для бытового ремонта достаточно аккуратной антистатической дисциплины без «лабораторного» ритуала.

Какие действия могут повредить корпус, дисплей или шлейф?

Резкое поддевание корпуса отвёрткой, перегиб шлейфа, натяжение при извлечении, давление на стекло, перекос при закрытии, попадание металлической стружки, чрезмерная сила на защёлки. Большинство повреждений возникают не от «сложности пайки», а от грубой механики.

Вывод: инструмент и организация места важны не меньше, чем сама деталь.

Как безопасно подготовить брелок StarLine A93 к разборке?

Нужно ли извлекать батарейку перед открытием корпуса?

Да. Питание снимают до разборки, чтобы исключить случайные замыкания и хаотичные нажатия. Батарею откладывают отдельно.

Как зафиксировать брелок и мелкие детали, чтобы не потерять их при разборке?

Винты сортируют по этапам. Кнопки и мембрану складывают в одном порядке. При необходимости делают схему расположения. Это особенно важно, если корпус открывается «веером» и детали выпадают.

Какие элементы брелока нужно сфотографировать до снятия?

Фотографируют: общий вид платы в корпусе; положение дисплея и шлейфа; ориентацию кнопок; батарейные контакты; маркировку. Фото — страховка при сборке и аргумент при подборе детали.

Как понять, что корпус можно открывать без чрезмерного усилия?

Если после снятия крепежа половины не расходятся, ищут скрытую защёлку или точку упора, а не увеличивают силу. Сопротивление «на излом» — признак неправильной точки приложения.

Вывод: подготовка снижает риск необратимых повреждений корпуса.

Как разобрать корпус брелока StarLine A93?

Где находятся винты и защёлки корпуса?

В типичной конструкции доступ к плате начинается со снятия крышки батарейного отсека и крепёжных винтов, после чего разъединяют половины корпуса по периметру. Точки крепления зависят от ревизии: перед силой всегда ищут крепёж визуально. По доступным ремонтным описаниям и пользовательским разборам A93 вскрывается как сервисный корпус с мелким крепежом и пластиковыми фиксаторами — без «ломания», если соблюдать порядок.

Как снять заднюю крышку, не сломав пластиковые фиксаторы?

Крышку сдвигают/снимают штатным способом, без перекоса. Если есть защёлки, их освобождают последовательно. Сломанный фиксатор ухудшает прижим экрана и в будущем маскирует новые контактные дефекты.

Как разъединить половины корпуса пластиковым инструментом?

Инструмент вводят в технологический зазор и проходят по периметру, освобождая защёлки по одной. Не вставляют металлическое жало глубоко внутрь: рядом плата и шлейф. Корпус открывают как книгу, контролируя, что ничего не удерживает шлейф или проводной элемент.

Как извлечь кнопки, мембрану и другие мелкие детали?

Их снимают только если это требуется для доступа, запоминая ориентацию. Мембрана критична для тактильного контакта: перекос даёт «неживые» кнопки после сборки, хотя дисплей исправен.

Как правильно вынуть плату из корпуса?

Плату поднимают без рывков, удерживая за края, не за шлейф и не за LCD. Если она упирается, ищут удерживающий паз или дополнительный элемент, а не выламывают. Шлейф при этом не должен натягиваться.

Как не повредить батарейные контакты, кнопки и элементы платы?

Не отгибают пружины «для удобства», не кладут плату контактной стороной на металлическую стружку, не касаются жалом отвёртки SMD-элементов. Любая деформация контакта батареи потом выглядит как «новый экран не работает».

Вывод: корпус разбирают последовательно: крепёж → защёлки → плата, без натяжения шлейфа.

Как снять старый дисплей и проверить его шлейф?

Как получить доступ к экранному узлу после снятия корпуса?

После извлечения/откидывания платы открывается посадка LCD и линия соединения. Фиксируют, как ориентирован экран: где верх, где вывод шлейфа, чем прижат.

Как отсоединить шлейф от платы без перегиба и разрыва?

Шлейф — самый уязвимый элемент. Его освобождают по направлению конструкторского разъёма/контакта, без скручивания. Недопустим излом «под 180°» и вытягивание за тонкую часть. Если шлейф приклеен или прижат, сначала снимают прижим, затем соединитель.

Как проверить контактные площадки и места соединения дисплея?

Осматривают на грязь, окислы, механический износ, следы перегрева, неравномерный прижим. Иногда достаточно очистки и правильной посадки, особенно если изображение «оживало» от нажатия на корпус.

Как отличить повреждённый шлейф от неисправного ЖК-дисплея?

Видимый надрыв, потёртость дорожек шлейфа, трещины в зоне сгиба — аргументы против шлейфа. Трещина стекла, пятна внутри LCD, устойчивые «мёртвые» зоны — аргументы против дисплея. При сомнении рациональнее ставить узел, соответствующий фактической конструкции (часто экран со шлейфом), если совместимость подтверждена.

Можно ли восстановить контакт очисткой вместо замены дисплея?

Да, если дефект явно контактный: загрязнение, оксид, ослабший прижим, перекос. Нет, если стекло треснуто, шлейф порван, сегменты стабильно «мертвы» после нормального соединения. Очистка — диагностическая и ремонтная операция первого уровня, не универсальный ремонт.

Что делать, если на плате есть следы окисления или предыдущего ремонта?

Оценивают масштаб. Точечный налёт на контакте можно аккуратно устранить. Обширная коррозия, повреждённые дорожки, «любительские» пайки с перегревом — повод остановить самостоятельный сценарий «только LCD» и пересмотреть стратегию: ремонт платы специалистом или замена брелока.

Вывод: снятие экрана совмещают с ревизией шлейфа и контактов; не каждый «пустой экран» требует нового стекла.

Как заменить дисплей StarLine A93 своими руками?

Как сравнить новый дисплей со старым перед установкой?

Кладут рядом и сверяют габарит, толщину, позицию вывода, контакты, шлейф, сторону обзора. Любое расхождение — стоп-фактор. Устанавливать «почти такой же» нельзя: частичное совпадение не обеспечивает работу.

Как правильно сориентировать LCD-дисплей и шлейф относительно платы?

Ориентацию копируют один в один со старого узла и контрольных фото. Переворот на 180° или неверная сторона контакта даёт пустой экран на исправной детали. Шлейф укладывают без скрутки и без петли на ребре корпуса.

Нужна ли пайка для замены конкретного экранного узла?

Зависит от исполнения. В части конструкций экранный узел меняется механически: контакт, прижим, разъёмное/контактное соединение. В других случаях может требоваться паяльные работы по шлейфу или сопутствующим элементам. Если конкретный экземпляр требует пайки тонкого шлейфа, а опыта нет, рациональнее не импровизировать: ошибка здесь необратима для узла.

Чем установка отдельного дисплея отличается от установки модуля со шлейфом?

Отдельный LCD требует сохранности старого шлейфа и идеальной контактной зоны. Модуль со шлейфом меняет сразу два потенциально дефектных элемента, но только при полном совпадении посадочных параметров. Компромисс: выше полнота замены против выше требования к идентичности комплекта.

Как закрепить дисплей, чтобы он не смещался внутри корпуса?

Используют штатные пазы, рамки, упоры и прижимы. Посторонний скотч и «толстый» клей применяют только если это не мешает посадке и не давит на стекло; лучше опираться на конструкцию корпуса. Смещение на долях миллиметра снова даёт полосы и пропадание сегментов.

Как избежать перегиба, натяжения и повреждения шлейфа?

Радиус изгиба сохраняют максимально большим, без острых складок. При закрытии корпуса шлейф не должен попадать на ребро защёлки. Натяжение «в струну» недопустимо.

Какую практическую задачу решает замена только неисправного экранного компонента?

Минимизирует вмешательство: сохраняются плата, привязка, кнопки, корпус. Это оптимально, когда диагностика указывает на LCD/шлейф, а плата чистая. Если состояние платы сомнительно, узкая замена превращается в ложную экономию усилий.

Вывод: ставят только идентичный по конструкции узел, с копированием ориентации и без насилия над шлейфом.

Как проверить новый дисплей до окончательной сборки брелока?

Как временно подключить экран для первичной проверки?

Если конструкция позволяет безопасно подать питание при незакрытом корпусе, собирают минимальный контактный пакет: плата + дисплей + батарея, без финального защёлкивания. Проверяют осторожно, удерживая контакт, не допуская КЗ. Если безопасный временный запуск невозможен, выполняют максимально полный «предсборочный» контроль геометрии и только затем закрывают корпус для теста.

Как понять, что на дисплее отображаются все сегменты и символы?

Проходят по индикаторам режимов, значкам статуса, служебным полям. Ищут пропуски, «залипшие» сегменты, инверсию фрагментов, полосы. Частичная работоспособность — не успех, а указание на контакт/несовместимость/дефект детали.

Как проверить подсветку, контрастность и отсутствие мерцания?

Оценивают равномерность подсветки, стабильность картинки, отсутствие мигания при лёгком шевелении корпуса. Мерцание на незакрытом устройстве часто связано с прижимом; после закрытия оно должно исчезнуть. Если усиливается — контакт собран неверно.

Как проверить кнопки после подключения нового экрана?

Каждую кнопку проверяют на отклик. Одновременно наблюдают, не пропадает ли изображение при нажатиях. Новый дефект кнопок обычно вызван перекосом мембраны или смещением платы, а не «прошивкой экрана».

Как убедиться, что брелок сохраняет связь с сигнализацией?

Выполняют типовые команды и смотрят подтверждение системы. Аппаратная замена LCD сама по себе не destinирована стирать регистрацию, но проверка связи обязательна: пользователь часто смешивает «нет картинки» и «нет управления».

Что делать, если новый дисплей не показывает изображение?

Повторяют цепочку: питание → ориентация → контакт/шлейф → совместимость → осмотр платы. Не закрывают окончательно корпус «в надежде». Не делают поспешную перепривязку как первое действие: сначала железо.

Вывод: тестовый контроль до финальной сборки отсекает повторное вскрытие.

Как собрать брелок StarLine A93 после замены дисплея?

Как правильно установить плату, кнопки, мембрану и батарейные контакты?

Сборку ведут в обратном порядке. Плата садится в пазы без перекоса. Мембрана и кнопки возвращаются в исходную ориентацию. Батарейные контакты не должны быть отогнуты или замыкать лишнее.

Как уложить шлейф внутри корпуса, чтобы его не пережало?

Шлейф размещают в свободной зоне штатного канала/полости. Перед защёлкиванием визуально контролируют периметр: нигде не должно торчать тонкое соединение. Пережатие — типичная причина «работал на столе, умер после сборки».

Как совместить половины корпуса перед фиксацией защёлок?

Половины совмещают без силового давления по всей площади сразу. Сначала позиционирование, затем равномерное защёлкивание по периметру, затем винты. Если корпус не сходится, ищут смещённую деталь, а не дожимают.

Как проверить, что корпус закрыт равномерно и без зазоров?

Проверяют зазоры, дребезг, выступание стекла, лёгкость кнопок, посадку крышки батареи. Неравномерный корпус меняет прижим LCD и воспроизводит старые симптомы.

Какие функции нужно протестировать после окончательной сборки?

1. Стабильность изображения.
2. Все сегменты/индикаторы.
3. Подсветка.
4. Каждая кнопка.
5. Команды охраны и обратная связь.
6. Поведение после переустановки батареи.

Вывод: сборка завершена не когда корпус закрыт, а когда функции подтверждены.

Нужно ли заново прописывать брелок после замены дисплея?

Стираются ли настройки брелока при замене LCD-экрана?

В нормальном сценарии замена дисплея — операция над интерфейсным узлом, а не процедура очистки энергонезависимой регистрации. Сама по себе она не эквивалентна сбросу привязки. Если после ремонта управление сохраняется, повторная регистрация не нужна.

Чем аппаратная замена дисплея отличается от регистрации или перепривязки брелока?

Аппаратный ремонт восстанавливает отображение и/или соединение экрана с платой. Регистрация — программная привязка пульта к блоку сигнализации. Это разные контуры. Смешение их — частая ошибка интерпретации симптомов.

В каких случаях после ремонта действительно требуется программирование?

Когда брелок не управляет системой, не принимается блоком, был заменён целиком, была перепрошивка/замена основного блока, сброшены настройки охраны, либо потеряна привязка по причинам, не связанным с LCD. Пустой экран при живых командах не является сам по себе основанием «сразу прописывать».

Как отличить потерю связи с сигнализацией от неисправности экрана?

Если команды проходят (авто реагирует), а экран пуст — связь, вероятно, есть. Если авто не реагирует, второй рабочий пульт работает, а ремонтируемый нет — проверяют радиочасть, питание, привязку, а не только LCD.

Как проверить работу уже зарегистрированного брелока после сборки?

Проверяют базовые охранные функции и отображение статусов. Сохраняют спокойную последовательность: сначала аппаратный тест, затем, только при признаках потери привязки, штатная процедура регистрации по документации конкретной системы.

Вывод: экран меняют как железо; программирование подключают по отдельным симптомам.

Что делать, если после замены дисплея брелок работает неправильно?
